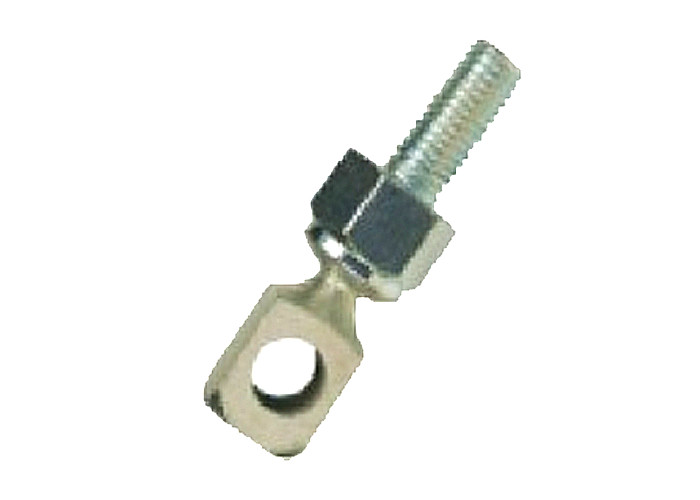

Zespół obrotowy obrotowy sterowania kulą obrotową
Opis produktu
Obręcze DH są specjalnie zaprojektowane do sterowania aplikacjami, w których nieograniczone regulacje mogą być wykonywane wzdłuż pręta łącznikowego.wentylacja i klimatyzacja, sterowania liniowego i zastosowań przemysłu lekkiego.
Ten produkt oferuje konsole z błędnym ustawieniem w linii, które są odpowiednie do zastosowań push.
Jego szeroki wachlarz rozmiarów i stylów jest dostępny dla każdej pożądanej operacji, a dzięki zastosowaniu gumowego dysku Buna N w instalacji osiąga się gładka i bezresonansowa wydajność.W dodatku, oferuje twardą śrubę samoblokową o średnicy 5/16" i jest kompatybilna z prętami sterującymi o średnicy 1/4" lub 5/1600.
Cechy
• Przystosowany do zastosowań o niskim obciążeniu, w których zaleca się nieskończoną regulację wzdłuż całej długości pręta łącza
• Można go stosować z prętami sterującymi o średnicy 1/4" lub 5/16"
• Rozmiar głowy:DH-.375" kwadrat
• Specjalny zestaw śrub (samozamykających się i wytrzymałych pod względem powierzchni) zapewniają większą wytrzymałość przytrzymania
• Możliwość stosowania w szerokim zakresie temperatur:-60°F-250°F ((-51°C-121°C)
• Zestawy na zamówienie mogą być wykonane według Twoich wymagań
Wnioski
Liczne zastosowania przeniesienia ruchu mechanicznego o niskim obciążeniu, w których wymagana jest nieskończona regulacja, w tym:
• Klimatyzacja
• sterowanie liniowe
• zastosowania w lekkiej przemyśle
Parametry techniczne

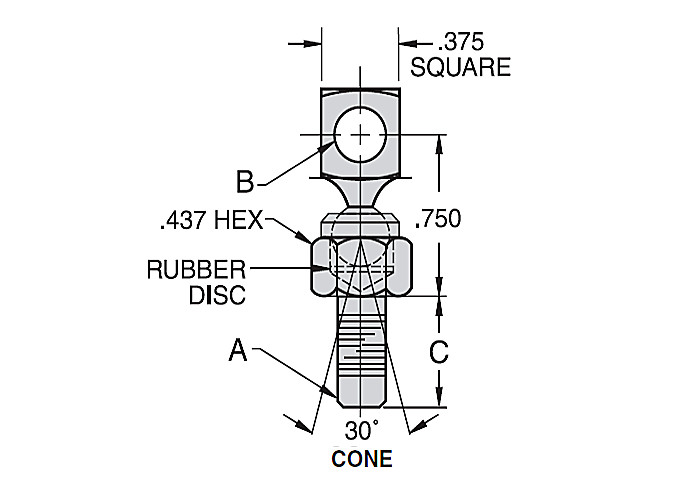

| Diagram DC/DH | ||||||
| B | C | A | ||||
| Numer części |
+.005 -.002 |
- Tak.015 | ||||
|
Mniej integralny Nut & Washer |
Z Integral Nut & Washer |
Nudzony Średnica |
Szynka |
Wielkość nitki & Długość |
Waga mniejsza niż integralna Nut & Washer (Funtów) |
Waga z integralą Nut & Washer (Funtów) |
| DC1005F | DC1005FN | .328 | .312 | 10-32 razy.250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28 x.328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28 x.500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20 x.328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20 x.453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24 x.516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24 x.641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28 x.500 | .035 | ||
Uwaga:
1. Swivels mogą być używane z 1/4 "lub 5/16" średnicy prętów sterujących
2. DH Swivel Joint jest dostępny z zintegrowanym orzechem i zmywarką zamkową, aby ułatwić montaż.
Materiał
Głowa i podstawa stawu kulkowego
• Stal niskoemisyjna
• Zynkowane, oczyszczone przez czyste chromaty
• Gumowy dysk Buna N (zapewnia pracę bez drgań)
Śrubka samonzaładowana
• Stal o niskiej zawartości węgla, poddana obróbce cieplnej
• Zynkowane, oczyszczone przez czyste chromaty
Opakowanie i wysyłka
Kody zamówienia
Obowiązek √ Rozmiar √ 1⁄4
Opcje wyjścia (zacisk przegrodkowy) BC
Podróż (calo) 3
Długość kable (calo) ¢ XXX
Kody zamówienia Metryczne wątki
Obowiązek ️ Rozmiar ️ M6
Opcje wyjścia (zacisk przegrodkowy) BC
Pojazd (mm) 75
Długość kabla (mm) XXX
Częste pytania
P: Jakiej marki są kable sterujące?
A: Marka kabli sterujących to PHIDIX.
P: Jaki jest numer modelu kabli sterujących?
A: Numer modelu kabli sterujących to PHIDIX.
P: Gdzie produkowane są kable sterujące?
A: Kable sterujące są produkowane w Szanghaju.
P: Jakie są specyfikacje kabli sterujących?
O: Prosimy o kontakt z nami w celu uzyskania specyfikacji kabli sterujących.
