Opis produktu

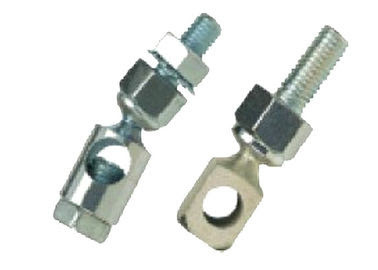

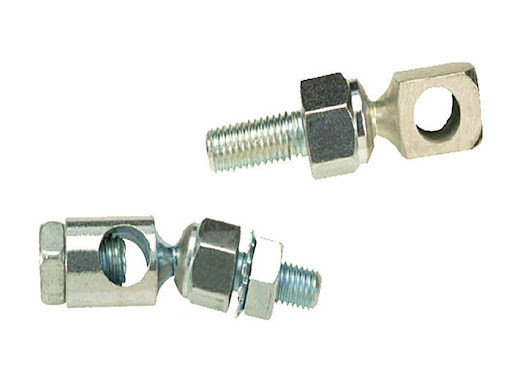

Obręcze DC/DH zostały opracowane specjalnie do zastosowań sterowania, w których pożądane jest nieskończone regulacje wzdłuż długości pręta łączonego.Są przeznaczone do zastosowań o niskim obciążeniu i oferują błędne ustawienia w linii, które są odpowiednie głównie do zastosowań pchnięcia. Dzięki zastosowaniu gumowego dysku Buna N w zestawie realizowana jest płysta i bezwibracyjna obsługa. Dostępna jest szeroka gama rozmiarów i stylów, aby dopasować się do Twojej aplikacji.Model DC oferuje 5/16" twardą śrubę samozablokowującą.
Seria skrętów sterowania prądem stałym i stałym jest tylko jednym z wielu urządzeń sterujących ruchem, które można znaleźć w naszej szerokiej linii końcówki prętów, łożysk kulistych, łączy kulkowych i skrętów.Skontaktuj się z nami, aby uzyskać pełny katalog.
Cechy
• Przystosowany do zastosowań o niskim obciążeniu, w których zaleca się nieskończoną regulację wzdłuż całej długości pręta łącza
• Można go stosować z prętami sterującymi o średnicy 1/4" lub 5/16"
•Rozmiar głowy: DC-.500" okrągły DH-.375" kwadratowy
• Specjalne śruby (samozamykające się i wytrzymałe pod względem powierzchni) zapewniają większą wytrzymałość
• Opcjonalnie dostępne zintegrowane orzechy i zmywarka z zamkiem
•Może być stosowany w szerokim zakresie temperatur:-60°F-250°F (-51°C-121°C)
• Zestawy na zamówienie mogą być wykonane według Twoich wymagań
• Styl prądu stałego spełnia specyfikację SAJ490 (DC: typ Dc, styl 1; DH nie spełnia specyfikacji J490)
Wnioski
Liczne zastosowania przeniesienia ruchu mechanicznego o niskim obciążeniu, w których wymagana jest nieskończona regulacja, w tym:
• Klimatyzacja
• sterowanie liniowe
• zastosowania w lekkiej przemyśle
Parametry techniczne
| Diagram DC/DH |
Uwaga:
1. Swivels mogą być używane z 1/4 "lub 5/16" średnicy prętów sterujących
2. DH Swivel Joint jest dostępny z zintegrowanym orzechem i zmywarką do zamykania, aby ułatwić montaż.Wskazać, dodając "N" do sufiksu. Przykład: DC1005FN
Materiał
Głowa i podstawa stawu kulkowego
• Stal niskoemisyjna
• Zynkowane, oczyszczone przez czyste chromaty
• Gumowy dysk Buna N (zapewnia pracę bez drgań)
Śrubka samonzaładowana
• Stal o niskiej zawartości węgla, poddana obróbce cieplnej
• Zynkowane, oczyszczone przez czyste chromaty
Opakowanie i wysyłka
Kody zamówienia
Obowiązek √ Rozmiar √ 1⁄4
Opcje wyjścia (zacisk przegrodkowy) BC
Podróż (calo) 3
Długość kable (calo) ¢ XXX
Kody zamówienia Metryczne wątki
Obowiązek ️ Rozmiar ️ M6
Opcje wyjścia (zacisk przegrodkowy) BC
Pojazd (mm) 75
Długość kabla (mm) XXX
Częste pytania
P: Jakiej marki są kable sterujące?
A: Marka kabli sterujących to PHIDIX.
P: Jaki jest numer modelu kabli sterujących?
A: Numer modelu kabli sterujących to PHIDIX.
P: Gdzie produkowane są kable sterujące?
A: Kable sterujące są produkowane w Szanghaju.
P: Jakie są specyfikacje kabli sterujących?
O: Prosimy o kontakt z nami w celu uzyskania specyfikacji kabli sterujących.
