System sterowania od skrętu do blokady z niezawodnym utrzymaniem pozycji
W sprawiePhidix Twist-Lock Push-Pull Control CableWykorzystuje się go w zastosowaniach wymagających bezpiecznego mechanicznego zablokowania pozycji sterującej.utrzymywanie pozycji nawet w środowiskach o wysokich wibracjach.
Konstrukcja ta jest szczególnie odpowiednia do sterowania gazem, systemami PTO, mechanizmami wyłączenia silnika i operacjami zaworu w takich sektorach jak ciężkie ciężarówki, maszyny budowlane,pojazdy rolnicze, i silników morskich.
Niezależnie od tego, czy potrzebujesz kompletnych zespołów kabli, czy też dostosowanej konfiguracji przycisku, rdzenia lub końca wyjścia, Phidix oferuje elastyczną produkcję, która spełnia Twoje wymagania dotyczące instalacji i trwałości.
Kluczowe cechy

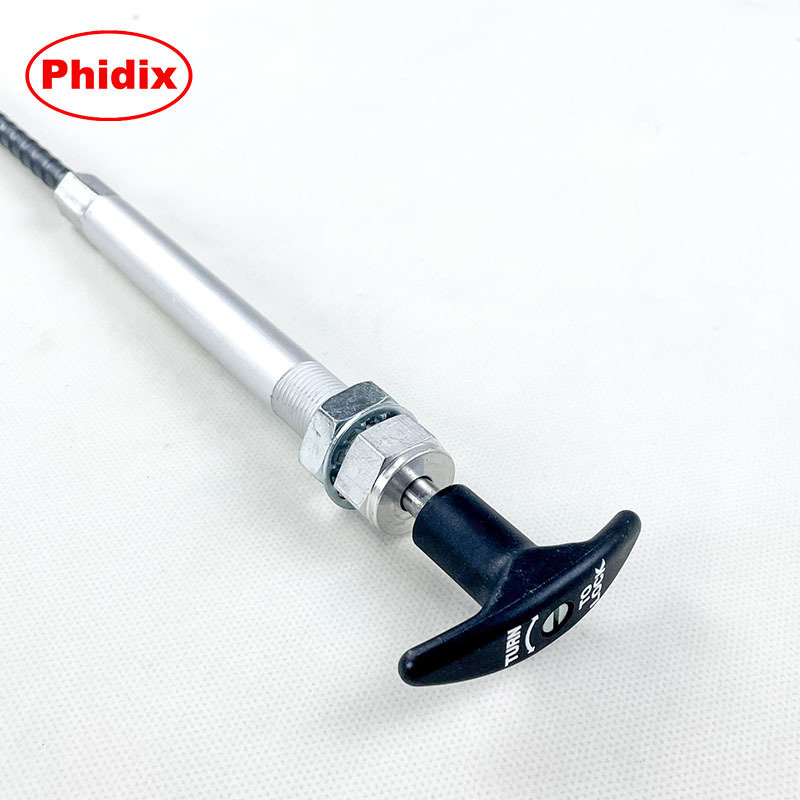

• Mechanizm skręcania do zamykaniaZamyka pozycję kabla za pomocą ćwierćobrotówki, zapobiegając niezamierzonemu ruchowi z powodu drgań lub wstrząsów.
• Bezpieczne trzymanie ręczneIdealny do zastosowań, w których stałą pozycję siłownika należy utrzymywać ręcznie.
• Modułowa konfiguracjaWyposażone w różne rękawy wału (zielony/czarny), kolory guzików (czarny/czerwony), rodzaje rdzenia (liny drukowej lub rdzenia standardowego) oraz końce wyjściowe (przęgi/wiórek U).
• Niezawodna konstrukcja Zaprojektowany do wymagających środowisk przemysłowych i pojazdów; odporny na wibracje i korozję.
• Gotowe do produkcji OEMWykonane w celu wspierania norm motoryzacyjnych, takich jak IATF 16949; dostosowywalne do zastosowań masowych/seryjnych.
Typowe zastosowania
| Zastosowanie | Funkcja |
| Systemy PTO (Power Take-Off) | Zablokowanie pozycji sterowania zaangażowaniem PTO |
| Kable wyłączające silnik | Zapewnienie bezpiecznego odłączenia i utrzymania pozycji |
| Prędkość ruchomości | Utrzymanie stałej pozycji obrotowej lub wstrzykiwania w momencie uruchomienia |
| Pozycjonowanie zaworu | Ustawienia przepływu płynu blokującego lub zaworu hydraulicznego |
| Mechanizmy hamulców postojowych | Zapobieganie zwrotowi w ciężkich pojazdach |
| Panele zdalnego sterowania (kabina/sklepka) | Wprowadzanie blokowalne dla systemów sterowanych przez operatora |
Dlaczego to ma znaczenie: w środowiskach z wibracjami, nachyleniem lub ciągłym obciążeniem mechanicznym,kable nieblokujące mogą poślizgnąć sięRozwiązania twist-lock zapewniają bezpieczeństwo i spójność pracy.
Opcje strukturalne
Aby sprostać zróżnicowanym potrzebom producentów OEM i integratorów, Phidix oferuje wiele konfiguracji strukturalnych w ramach rodziny Twist-Lock:
| Wariant | Cecha wyróżniająca | Linki do stron |
| Struktura wyjściowa widelca U | Uproszczone mocowanie do połączeń lub dźwigni | U-Fork Version |
| Wewnętrzne rdzeń liny drukowanej | Większa elastyczność w zakresie trasy | Wersja liny drukowanej |
| Zielony standardowy rękaw wału | Wizualna identyfikacja OEM, odporna na korozję | Wersja zielony wał |
| Czarny rękaw szyby standardowej | Struktura uniwersalnego kabla sterującego | Uniwersalna wersja |
Szukasz czerwonego uchwytu czy opcji odpornych na ciepło?Skontaktuj się z nami w celu uzyskania rozwiązań na zamówienie.
Specyfikacje techniczne
| Parametry | Wartość/opcja |

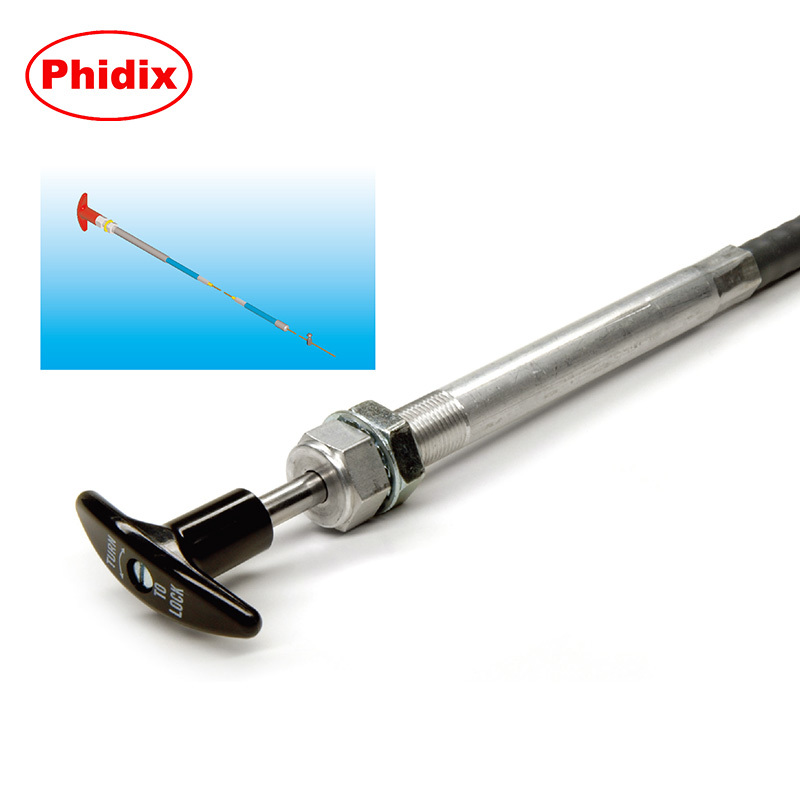

| Rodzaj blokady | Wykonanie ręcznego skręcania do blokowania (ręcznik w kształcie T) |
| Styl obsługi | Czarny uchwyt T, czerwony uchwyt T (nieobowiązkowy) |
| Opcje rękawów wału | Czarny / Zielony ABS, opcjonalne kolory |
| Wnętrze | Standardowe rdzeń / elastyczna linia drutowa |

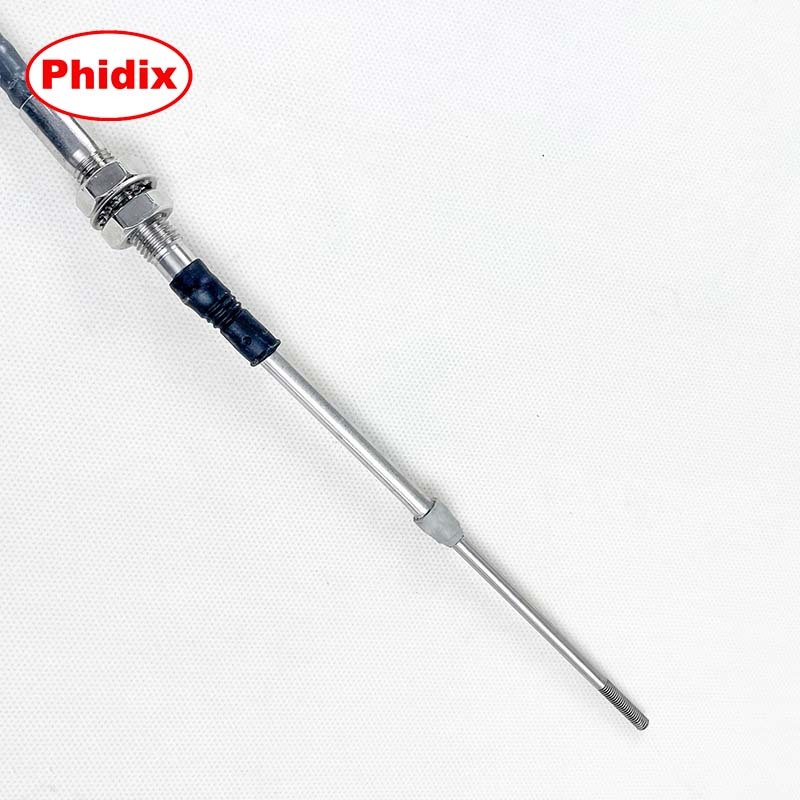

| Koniec wyjścia | Węzły, widelce U, sznurki |
| Zakres uderzeń | Standardowy 2" ′′ 3", dostosowywany |
| Rodzaje kabli | EXT, UTL, Bristow |
| Długość zespołu | 600 mm ¥ 2500 mm lub na zamówienie |
| Obciążenie znamionowe | Pojemność do 100 lb |
| Ocena środowiskowa | Wystarczy wykazać odporność na działanie wnętrz / wibracji / działanie korozyjne |
Wytyczne dotyczące zamawiania
W przypadku specyfikacji zespołu kablowego Phidix z skrętem zamkniętym należy potwierdzić następujące informacje:
• Długość kabla (L)️ Całkowita długość zespołu
• Uderzenie mózgu (S)Wymagany zasięg uruchomienia
• Rodzaj rdzenia️ Standardowa lub drutowa linia
• Rodzaj uchwytuCzarno-czerwona rękawiczka
• Kolor rękawów wału️ Zielony lub Czarny
• Styl końcowy wyjścia
Czy potrzebujesz pomocy w wyborze?Zapoznaj się z naszymi stronami konfiguracji lub wyślij nam swój rysunek.
Dlaczego wybrać Phidix?
• Elastyczność inżynieriiWspieramy unikalne konfiguracje i dostosowanie małych partii.
• Produkcja samochodowaWykonane zgodnie z wytycznymi IATF 16949
• Dostępne szybkie prototypowanie¢ Krótkie terminy realizacji nowych wniosków.
• Wsparcie partnerstwa OEMProgramy etykietowania seryjnego, pakowania i inwentaryzacji. W oparciu o 15+ lat inżynierii kabli sterujących i certyfikowanej przez ISO produkcji.
