Przewodnik konfiguracji produktu: dostosowanie głowicy sterującej
Wybór odpowiedniej głowicy sterującej nie zależy tylko od rozmiaru kabla lub montażuuzyskanie właściwego guza, końca wyjścia, nitki i uderzeniaaby doskonale dopasować się do interfejsu urządzenia.
W Phidix rozumiemy, że jedna konfiguracja rzadko pasuje do wszystkich.serii głowic sterujących nieblokującychjest w pełni modułowy, oferując wiele ścieżek dostosowania, dzięki czemu OEM, integratorzy i zespoły konserwacyjne mogą szybko znaleźć konfigurację, która instaluje się czysto i działa z ufnością.

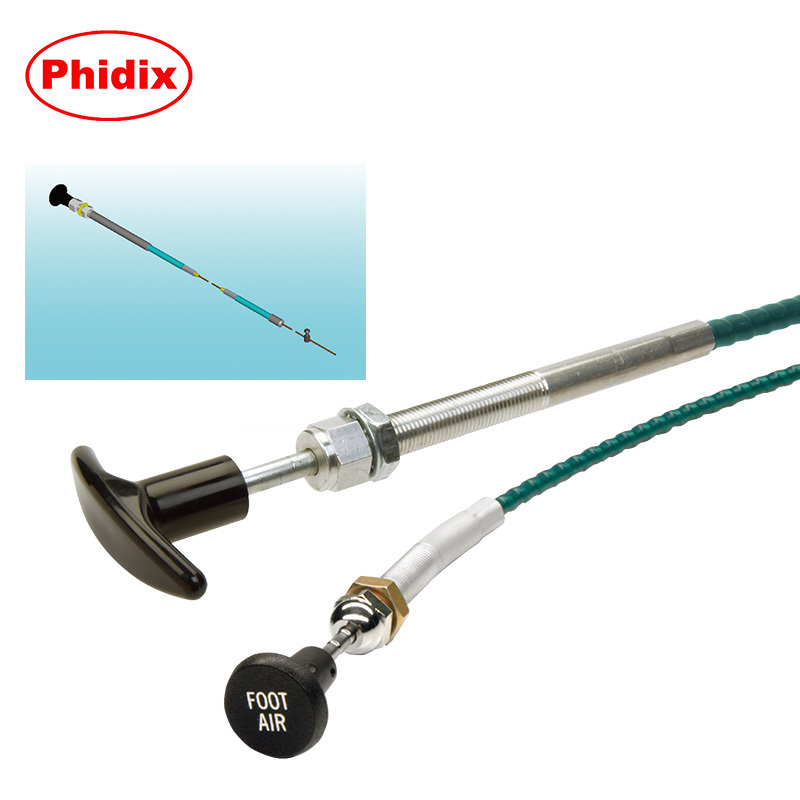

Opcje przycisku i uchwytu
| Styl |
Opis |
Typowe zastosowanie |
| T-Handle (Plain) |
Kompaktny i łatwy w chwytaniu |
Ogólne operacje zatrzymywania/dławienia |
| Ręcznik w kształcie T z oznakowaniem |
Wersje oznaczone jako "STOP", "CHOKE" |
W przypadku kontroli kluczowych dla bezpieczeństwa |
| Okrągły guzik |
Głowica estetyczna o niskim profilu |
Cienkie rozmieszczenie paneli |
| Uderzenie z żebrami/konturowane |
Zwiększona przyczepność dla tłustych/przekazanych rękawiczek rąk |
Środowisko przemysłowe |
Gęby są dostępne w plastiku lub metalu i na żądanie mogą być kolorowe lub grawerowane.
Konfiguracje końcowe wyjścia
| Rodzaj |
Opis |
Przystosowanie do stosowania |
| Głowica obrotowa z przędzeniami |
Oferuje regulowaną długość i ustawienie |
Do ścieżek ciasnych lub kątowych |
| Głowa obrotowa z rzęsami |
Wyposażone do montażu klipa/kotwicy |
Powszechne w ustawieniach zatrzymania silnika |
| Głowa stała |
Najprostsze zakończenie |
Systemy krótkiego przemieszczania się lub układu stałego kierunku |
Każdy typ wyjścia może być dopasowany do różnych rozmiarów kabli i interfejsów pręgowych.

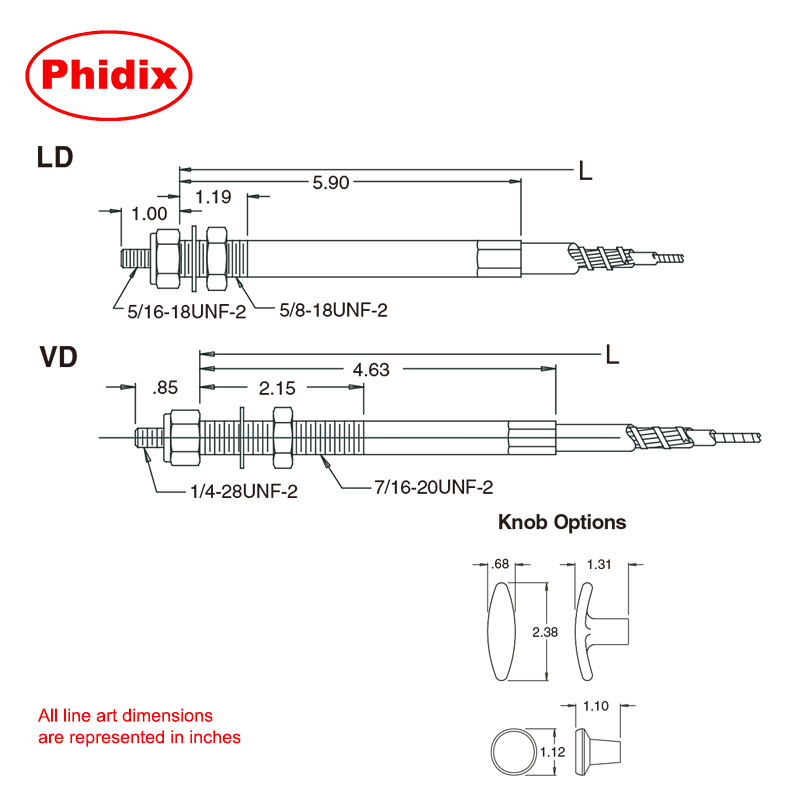

Węzły do montażu paneli (ciało głowicy sterującej)
Głowice sterujące Phidix są dostępne z:
• 3/8"-24 UNF(standardowa nić lekkiego użytku)
• 7/16"-20 UNF(dla nieco większych głów)
• 5/8"-18 UNF(w przypadku paneli o wyższej wytrzymałości lub grubości)
Możemy również dostarczać specjalnie zaprojektowane zęby lub zęby podtrzymujące dla nadmiarowych paneli lub nieregularnych instalacji.
Kompatybilność rozmiaru kabla
| Wielkość kabla |
Przeznaczone zastosowanie |
| VLD(Bardzo lekkie) |
Niewielkie ogrodzenia lub krótkie podróże |
| LD(Świetna prędkość) |
Ogólne zastosowania paneli |
Wspierane rodzaje kabli obejmują:EXT, UTL, orazBristow, w zależności od pożądanego tarcia pch-pull i kierunku zakrętu.
Dostosowanie ruchu i ruchu
Standardowe opcje układu drogowego wahają się od1 do 3 cali, ale może być dostosowana do Twoich:
• Wymagania dotyczące zaworu lub tłoczenia
• Ograniczenia w zakresie odległości między tablicami sterowania
• Warunki ergonomiczne dla zakresu ciągnięcia przez operatora
Konfigurujemy głowicę, pręt i obudowę.
Wskazówka: Wybór odpowiedniej kombinacji
Przykład konfiguracji:
• Kabel zatrzymujący silnik
• Uderzenie panelu zdalnego sterowania️ okrągły przycisk + głowica z przędzą + 2 ️ przejazd + kabel VLD
• Kompaktna skrzynia sterująca

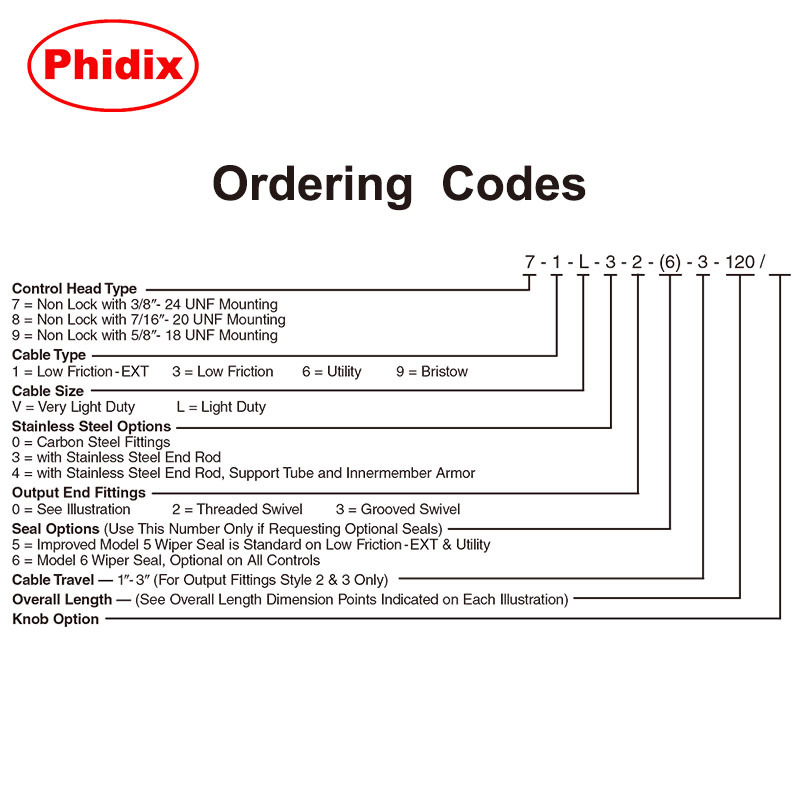

Potrzebujesz specyfikacji wizualnej lub niestandardowej matrycy?
Oferujemy pakiety do projektowania i budownictwa kodu dla zespołów inżynierskich, które muszą dopasować określone ograniczenia koperty lub zastępstwa.
Więcej informacji o produkcie podstawowym znajdziesz tutaj:Przegląd głowicy sterującej bez blokowania
Albo...Skontaktuj się z namiZ wymaganym przyciskiem, kablem, końcem i specyfikacją montażu, zajmie się resztą.
