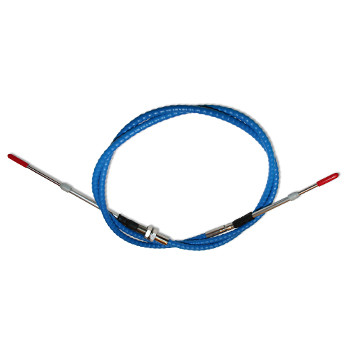

Kabel sterujący o wysokiej wydajności Blue MaxTM
W przypadku ciasnych tras, dużego obciążenia i trudnych warunków
Przewód sterujący Blue MaxTM zapewnia wyjątkową wydajność w środowiskach o ograniczonym ruchu, wysokich temperaturach i korozyjnych.Dzięki ultra elastycznemu promieniu minimalnego zakręcenia 4" i podszewce PTFE o niskim tarciu umożliwia płynną i niezawodną kontrolę ruchu tam, gdzie tradycyjne kable nie działają.
Niezależnie od tego, czy integrujesz się z maszynami terenowymi, systemami sterowania statkiem, czy sprzętem wojskowym, Blue MaxTM zapewnia spójny ruch, zmniejszoną reakcję,i maksymalnej długości użytkowania, nawet w warunkach dużego obciążenia i skrajnej złożoności trasy.
Podstawowe cechy na krótko
| Cechy |
Opis |
| Min. promienie zgięcia |
4" (100mm) |
| Pojemność przewozowa |
3" (76mm) uderzenie pchnięcie-pull |
| Włókna o niskim tarciu |
PTFE dla płynniejszego uruchamiania i zmniejszonego zużycia |
| Włóczniaki |
LDPE lub Nylon 12 Dla odporności na ścieranie, promieniowanie UV i chemikalia |
| Zakres temperatury |
-65°F do +300°F (-54°C do +149°C) |

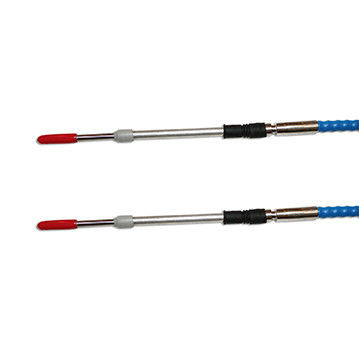

| Wyposażenie końcowe |
Całkowicie dostosowalne Swaged, nić, clevis, granica, itp. |
| Podstawowe opcje |
Włókna stałe lub pręty 1x19/7x7 dostępne w zależności od potrzeb obciążenia/prężności |
| Kolor kurtki |
Podpis Niebieski lub Czarny (standardowy); inne kolory dostępne na życzenie |
| Branding |
Logo Phidix wygrawerowane dla autentyczności |
Kiedy wybrać Blue MaxTM
Blue MaxTM to nie typowy kabel sterujący.Został zaprojektowany dla systemów ruchowych, które:
• Wymagania dotyczące skrzyżowania o ciasnym promieniu bez zakłócania ruchu
• Praca w trudnych warunkach (gorąco, zimno, wibracje, płyny)
• Wykonuj ciężkie cykle z tysiącami powtarzających się ruchów
• Wymaganie bardzo niskiego tarcia w celu zapobiegania zmęczeniu rąk lub opóźnieniu w uruchomieniu
Idealne branże:
Maszyny budowlane, systemy gazu morskiego, pojazdy kolejowe, sprzęt górniczy, urządzenia sterujące pojazdami awaryjnymi i system naziemny lotniczys.
Rdzeń kabla:
Kabel sterujący Blue MaxTM wykorzystujerdzeń z nierdzewnej staliRdzeń przesuwa się w kierunkuPTFE liner, zapewniając niskie tarcie i wydłużoną żywotność w warunkach ciasnej trasy.
W zależności od obciążenia zastosowania i rodzaju ruchu mogą być oferowane inne konstrukcje nici (np. drut stały lub wielociągi) jako część dostosowania OEM.
Budowa przewodów:
• Wnętrza rurki: PTFE
• Wzmocnienie: drut stalowy lub owinięcie monowinding
• Koszulka zewnętrzna: LDPE lub nylon, odporna na ciepło/chemikalia/UV
Wszystkie interfejsy wyprostowane lub przędzone według specyfikacji, przetestowane pod kątem spójności uderzenia, odporności liniowej i zdolności do obciążenia końcowego.
Opcje dostosowane do systemów OEM
Wspieramy pełną personalizację dla:
• Długość drogi
• Długość obudowy kabla
• Rodzaje końcówek końcówek (przędowe, szczelinkowe, trunnion, kołowo-przędowe)
• Styły montażu (przegrody, panele)
• Optymalizacja siły uderzenia (pod względem wyboru nici i podszewki)
Dla producentów OEM oferujemy modele 3D, rysunki instalacyjne i konsultacje inżynieryjne ️ wystarczy wysłać nam schemat systemu.
Normy jakości Phidix
Blue MaxTM jest produkowany zgodnie ze ścisłymi normami IATF 16949 i ISO 9001.Każda partia jest poddawana:
• Badanie ciosu obciążenia (0 ′′ 3 ") w napięciu znamionowym
• Kontrola współczynnika tarcia i histerezy
• Badanie rozpylania soli (do 720h w przypadku użytku na morzu)
• Symulacja wytrzymałości zgięcia (10.000+ cykli)
Strony powiązane
•Konstrukcja kabli sterujących na zamówienie dla producentów OEM
•Opcje rdzenia drutu wewnętrznego
•Wyjaśnione struktury kabli wyłożonych PTFE
•Wskazówka dotycząca zastosowania: Systemy napędowe na morzu
Zapytaj naszych inżynierów.
Nie jesteś pewien czy Blue MaxTM jest odpowiednim kablem dla twojego systemu?
Wyślij nam układ trasy kablowej, profil obciążenia i środowisko. Pomożemy sprawdzić wybór i polecić najlepsze specyfikacje.
Wniosek o bezpłatny przegląd techniczny
Twoja wiadomość musi mieć od 20 do 3000 znaków!
