Opcje dostosowywania elastycznych wałów napędowych. Phidix
Po co dostosowywać elastyczny wał napędowy?
W maszynach drogowych nie ma dwóch dokładnie takich samych systemów.Ograniczenia przestrzenne, długość biegu, interfejsy mechaniczne i czynniki środowiskowe różnią się znacznie w zależności od rodzaju urządzeń.
Phidix oferuje szeroką gamę niestandardowych elastycznych rozwiązań wału napędowego w celu spełnienia specyficznych wymagań dotyczących instalacji, trasy i wydajności.Niezależnie od tego, czy modernizujesz istniejący sprzęt, czy projektujesz nową platformę, nasze wały mogą być dostosowywane do zapewnienia optymalnej kontroli i trwałości.
Co można dostosować?
Długość uderzenia
• Zakres: od 50 mm do 300 mm (typowy)
• Wspiera ruch tylko-push lub push-pull
• Dostosowane do ruchu napędowego i mechanicznego
Rdzeń wału i przewód
• Rodzaje rdzeni: stalowe plecione / drut płaski / rdzeń węglowy
• Materiały przewodów: PVC (standardowy), nylon (odporny na ciepło), stalowe warkocze
• Dostosowanie odległości: pomiędzy rdzeniem OD a kanałem ID, w zależności od wymaganego siły
Średnica zewnętrzna i promień gięcia
• Od 7 do 15 mm w zależności od obciążenia i układu
• Min. promień gięcia do 40 mm dla kompaktowych tras

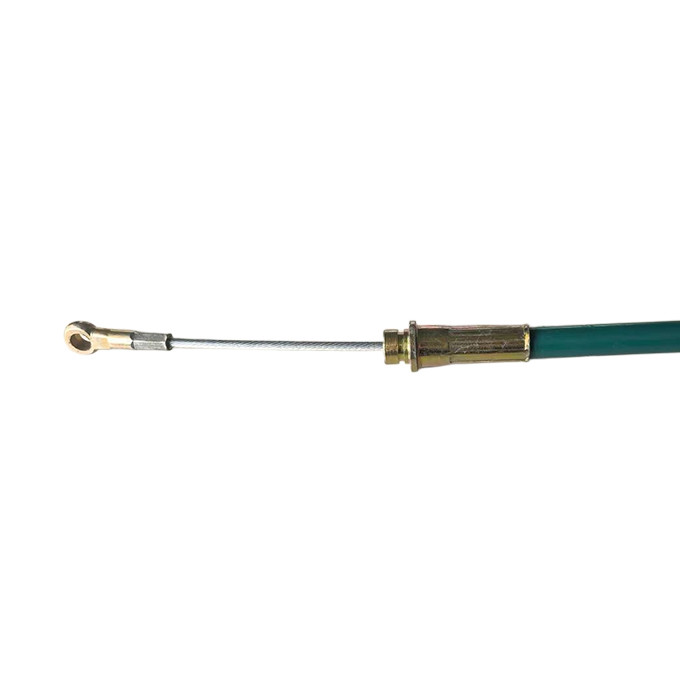

Wyposażenie końcowe
• Pręty z przędzą

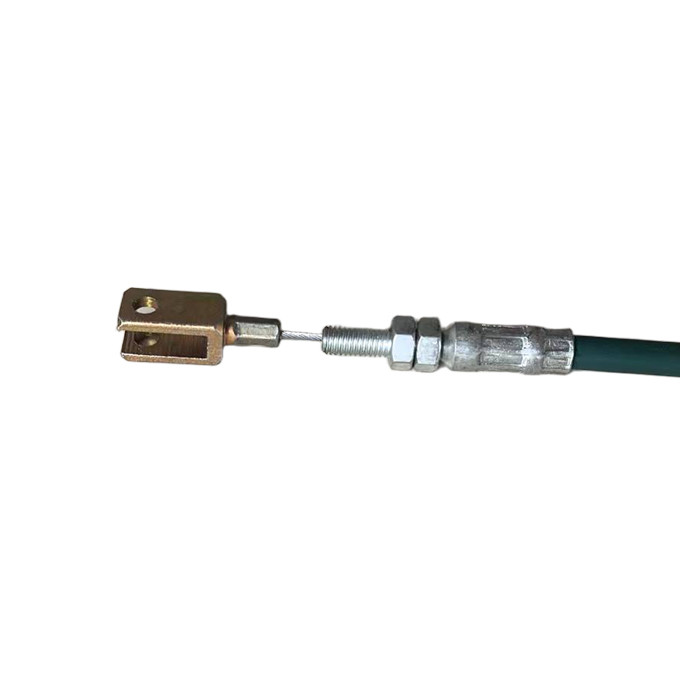

• Klawis (pas, szpilka, widelec)
• końce prętów, złącza kulkowe, adaptery szybkiego uwalniania
• Przyczepy spawalnicze lub płaszcze montażowe
Kiedy potrzebujesz specjalnego szybu?
| Scenariusz |
Dlaczego warto dostosować się do potrzeb |
| Odbudowa starych maszyn |
Odpowiedź ze starszymi kontrolkami lub zastąpienie niedostępnych części |
| Routing ograniczony przestrzenią |
Dostosowanie promienia lub długości zakrętu dla złożonych ścieżek |
| Środowiska o wysokich wibracjach |
Wymaga stabilnej reakcji i trwałego rdzenia |
| Specjalistyczne sterowanie ruchem |
Wymagany jest długi układ lub jednolity sprzęg |
| Wielokrotne modele urządzeń |
Zapewnienie kompatybilności międzymodelowej z jedną specyfikacją wału |
Wsparcie inżynieryjne od projektowania do realizacji
Wystarczy podać:
• Całkowita długość
• Wymagania dotyczące ruchu
• Obciążenie robocze i przewidywane przeciążenie
• Ograniczenia w zakresie trasy (promień zakrętu, rodzaj instalacji)
• Preferencje montażu końcowego lub rysunki interfejsu
• Nasi inżynierowie polecą w pełni dopasowane rozwiązanie wału, wraz ze specyfikacjami montażu i notatkami o montażu.
