Aplikacje, w których wymagana jest maksymalna przepływowość
Cechy

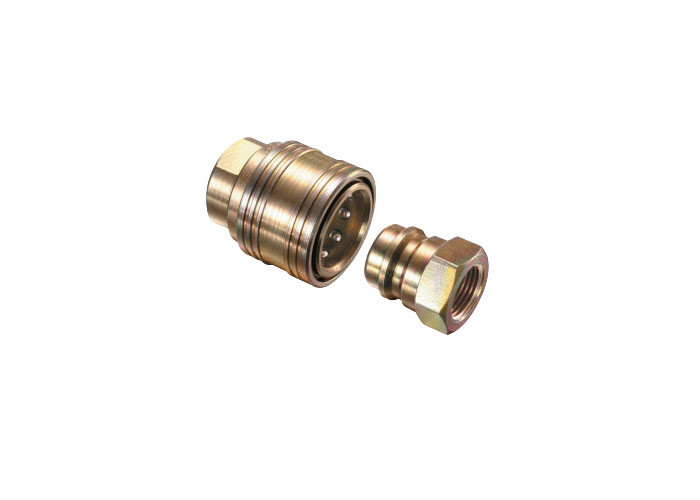

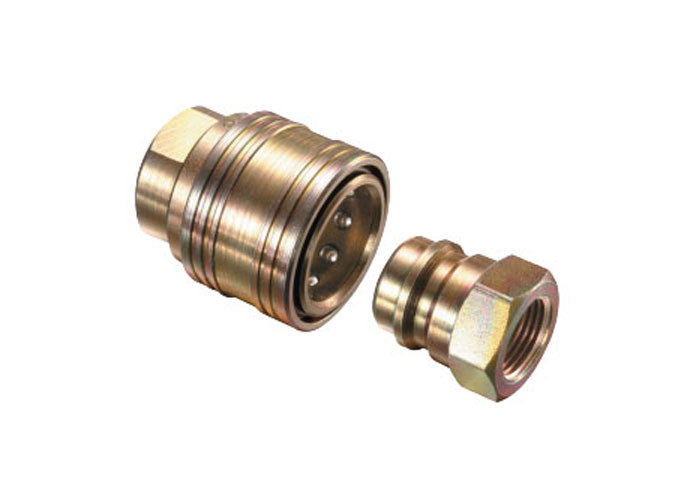

Złącza z serii CB-9 o średnicy nominalnej większej niż 25 mm są projektowane i produkowane zgodnie z wymogami modułu D1 europejskiej dyrektywy 97/23 WE w sprawie urządzeń ciśnieniowych.Nie należy ich używać do transportu lotnych gazów.
Wnioski
Aplikacje wymagające maksymalnej przepływowości Pryskowe mycie Niektóre urządzenia do oczyszczania parą Przewody przenoszenia płynów Obwody chłodnicze Płynne hydrauliczne (woda, para, olej,...)
Standardowe materiały
| Rozmiar ciała |
Partnerze. Stalowe |
Partnerze. Z miedzi |
Partnerze. Włókiennicze |
Węzeł | A | B | HEX |

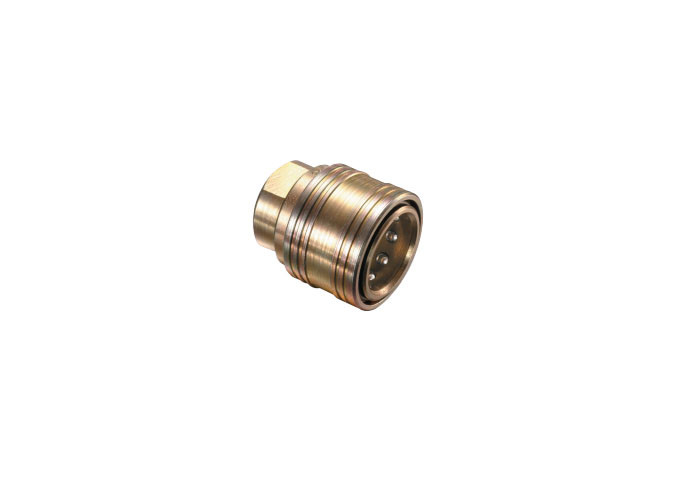

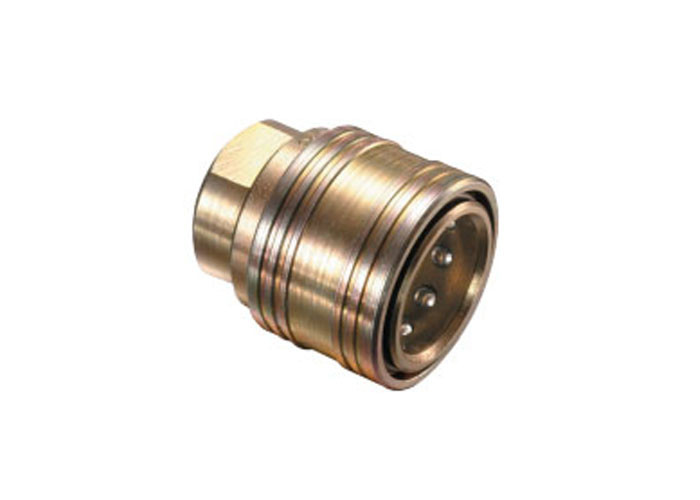

| 1/8" | CB-S1S-9FG | CB-S1B-9FG | CB-S1M-9FG | 1/8-28 | 41.5 | 24 | 16 |
| 1/4" | CB-S2S-9FG | CB-S2B-9FG | CB-S2M-9FG | 1/4-19 | 36 | 28 | 19 |
| 3/8" | CB-S3S-9FG | CB-S3B-9FG | CB-S3M-9FG | 3/8-19 | 38 | 34 | 23 |
| 1/2" | CB-S4S-9FG | CB-S4B-9FG | CB-S4M-9FG | 1 / 2-14 | 45 | 38 | 27 |
| 3/4" | CB-S6S-9FG | CB-S6B-9FG | CB-S6M-9FG | 3/4-14 | 56 | 48 | 35 |
| 1 " | CB-S8S-9FG | CB-S8B-9FG | CB-S8M-9FG | 1-11 | 61 | 52 | 41 |
| Rozmiar ciała |
Partnerze. Stalowe |
Partnerze. Z miedzi |
Partnerze. Włókiennicze |
Węzeł | C | D | HEX |

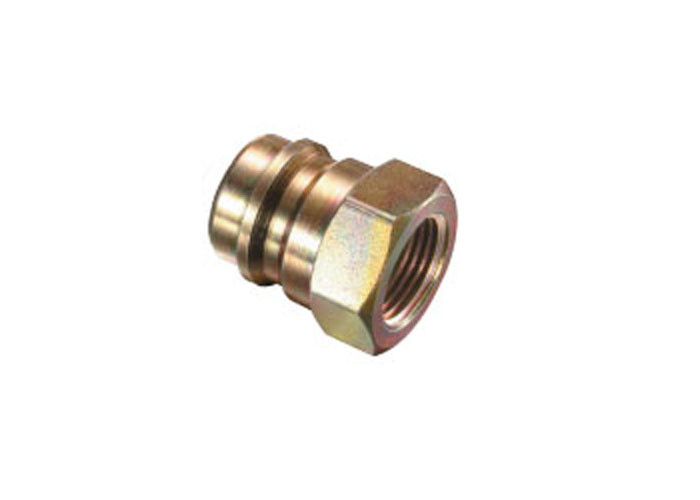

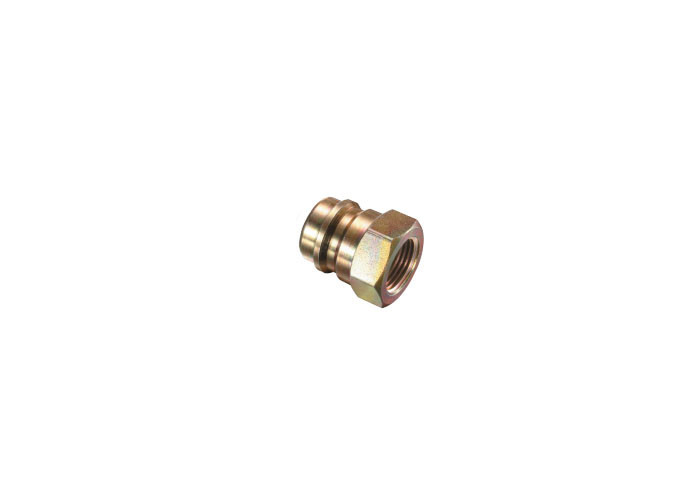

| 1/8" | CB-P1S-9FG | CB-P1B-9FG | CB-P1M-9FG | 1/8-28 | 26 | 11 | 16 |
| 1/4" | CB-P2S-9FG | CB-P2B-9FG | CB-P2M-9FG | 1/4-19 | 25.5 | 14.2 | 19 |
| 3/8" | CB-P3S-9FG | CB-P3B-9FG | CB-P3M-9FG | 3/8-19 | 28 | 19 | 23 |
| 1/2" | CB-P4S-9FG | CB-P4B-9FG | CB-P4M-9FG | 1 / 2-14 | 33 | 20.6 | 27 |
| 3/4" | CB-P6S-9FG | CB-P6B-9FG | CB-P6M-9FG | 3/4-14 | 40 | 27.9 | 35 |
| 1 " | CB-P8S-9FG | CB-P8B-9FG | CB-P8M-9FG | 1-11 | 44 | 32.4 | 41 |
