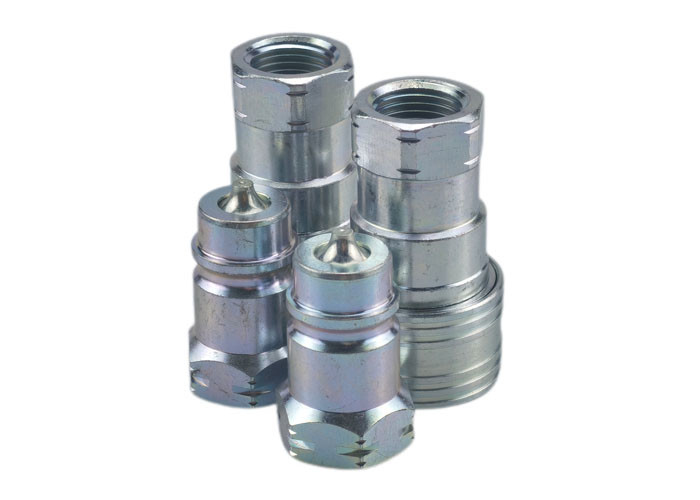

ISO 7241A wymiana z szybkimi sprzęgami serii Hansen 15000
Łączniki szybkie serii CB-10 to ogólnofunkcyjne łącza hydrauliczne i przenoszące płyn, które spełniają wymagania wymiarowe normy ISO 7241 serii A. Rozmiary nadwozia wynoszą 1/4", 3/8", 1/2", 3/4" i 1".
Standardowe materiały
Cechy
| Rozmiar ciała | Ciśnienie znamionowe (PSI) | Ciśnienie nominalne (BAR) | Standardowy materiał uszczelniający |
| 1/4" | 4568 | 315 | NBR |
| 3/8" | 4568 | 315 | |
| 1/2" | 3625 | 250 | |
| 3/4" | 3625 | 250 | |
| 1 " | 2900 | 200 |
| Rozmiar ciała | Partnerze. | Węzeł | A | B | Wzdłuż płatów |
| 1/4" | CB-S2S-10FN | 1 / 4-18 | 1.89 | 0.98 | 0.75 |
| 1/4" | CB-S2S-10FG | 1/4-19 | 1.89 | 0.98 | 0.75 |
| 3/8" | CB-S3S-10FN | 3/8-18 | 2.21 | 1.18 | 0.91 |
| 3/8" | CB-S3S-10FG | 3/8-19 | 2.21 | 1.18 | 0.91 |
| 1/2" | CB-S4S-10FN | 1 / 2-14 | 2.64 | 1.49 | 1.06 |
| 1/2" | CB-S4S-10FG | 1 / 2-14 | 2.64 | 1.49 | 1.06 |
| 3/4" | CB-S6S-10FN | 3/4-14 | 3.25 | 1.88 | 1.38 |
| 3/4" | CB-S6S-10FG | 3/4-14 | 3.25 | 1.88 | 1.38 |
| 1 " | CB-S8S-10FN | 1-11 | 3.86 | 2.08 | 1.62 |
| 1 " | CB-S8S-10FG | 1-11 | 3.86 | 2.08 | 1.62 |
| Rozmiar ciała | Partnerze. | Węzeł | C | D | E | HEX |
| 1/4" | CB-P2S-10FN | 1 / 4-18 | 1.41 | 0.86 | 0.80 | 0.75 |
| 1/4" | CB-P2S-10FG | 1/4-19 | 1.41 | 0.86 | 0.80 | 0.75 |
| 3/8" | CB-P3S-10FN | 3/8-18 | 1.63 | 1.04 | 0.79 | 0.91 |
| 3/8" | CB-P3S-10FG | 3/8-19 | 1.63 | 1.04 | 0.79 | 0.91 |
| 1/2" | CB-P4S-10FN | 1 / 2-14 | 1.92 | 1.22 | 0.92 | 1.06 |
| 1/2" | CB-P4S-10FG | 1 / 2-14 | 1.92 | 1.22 | 0.92 | 1.06 |
| 3/4" | CB-P6S-10FN | 3/4-14 | 2.42 | 1.58 | 1.09 | 1.38 |
| 3/4" | CB-P6S-10FG | 3/4-14 | 2.42 | 1.58 | 1.09 | 1.38 |
| 1 " | CB-P8S-10FN | 1-11 | 2.83 | 1.85 | 1.19 | 1.62 |
| 1 " | CB-P8S-10FG | 1-11 | 2.83 | 1.85 | 1.19 | 1.62 |
