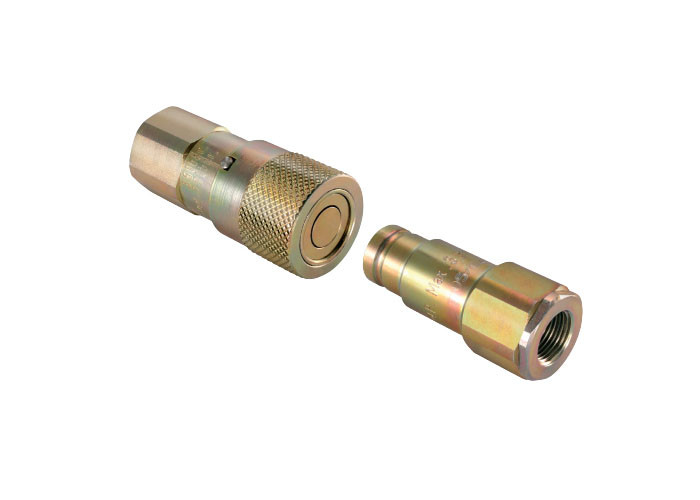

G1/2 Kompatybilny z Hansen QA29000 Series Flat Face Coupling, hydrauliczne szybkie sprzęgły płaskie
Seria CB-6-A jest stosowana do szybkiej wymiany narzędzi hydraulicznych w budownictwie, konserwacji kolei i przemyśle górniczym.Łatwość czyszczenia sprawia, że są idealne do stosowania w takich wrogich środowiskachMechanizm zamykania rękawów jest uruchamiany przez obracanie rękawów po podłączeniu.Mechanizm obudowy jest zaprojektowany w taki sposób, aby zapobiegać przedostaniu się brudów do wewnętrznego mechanizmu, a tym samym zapobiegać błędnej pracy podczas podłączenia lub odłączenia.
Złącze CB-6-A to płaskowierzchniowe sprzęgło hydrauliczne o minimalnym rozpływie.
Wnioski
Standardowe materiały
Cechy

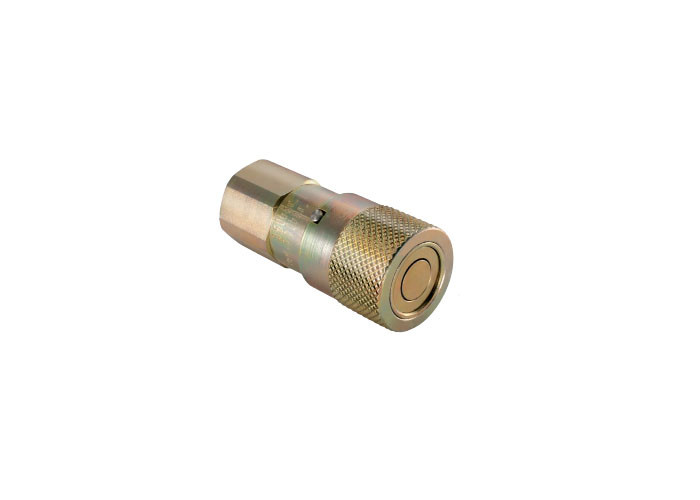

| Rozmiar ciała | Partnerze. | Węzeł | A | B | HEX |
| 1/4" | CB-S2S-6FN-A | 1 / 4-18 | 2.07 | 1.06 | 0.91 |
| 1/4" | CB-S2S-6FG-A | 1/4-19 | 2.07 | 1.06 | 0.91 |
| 3/8" | CB-S3S-6FN-A | 3/8-18 | 2.81 | 1.26 | 1.06 |
| 3/8" | CB-S3S-6FG-A | 3/8-19 | 2.81 | 1.26 | 1.06 |
| 1/2" | CB-S4S-6FN-A | 1 / 2-14 | 2.81 | 1.26 | 1.06 |
| 1/2" | CB-S4S-6FG-A | 1 / 2-14 | 2.81 | 1.26 | 1.06 |
| 3/4" | CB-S6S-6FN-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 3/4" | CB-S6S-6FG-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 1 " | CB-S8S-6FN-A | 1-11 | 3.29 | 1.89 | 1.81 |
| 1 " | CB-S8S-6FG-A | 1-11 | 3.29 | 1.89 | 1.81 |

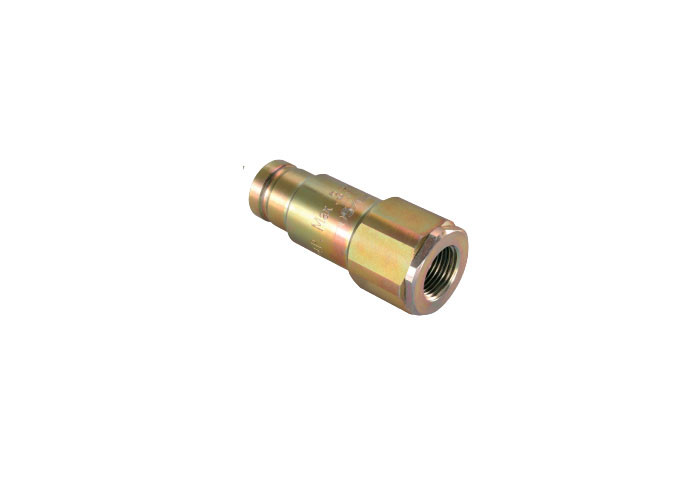

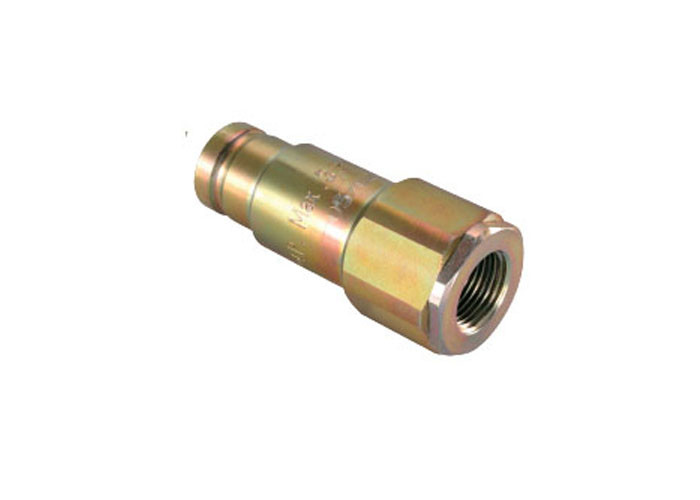

| Rozmiar ciała | Partnerze. | Węzeł | C | D | E | HEX |
| 1/4" | CB-P2S-6FN-A | 1 / 4-18 | 2.11 | 0.98 | 1.71 | 0.91 |
| 1/4" | CB-P2S-6FG-A | 1/4-19 | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8" | CB-P3S-6FN-A | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8" | CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| 1/2" | CB-P4S-6FN-A | 1 / 2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 1/2" | CB-P4S-6FG-A | 1 / 2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4" | CB-P6S-6FN-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4" | CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 1 " | CB-P8S-6FN-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
| 1 " | CB-P8S-6FG-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
