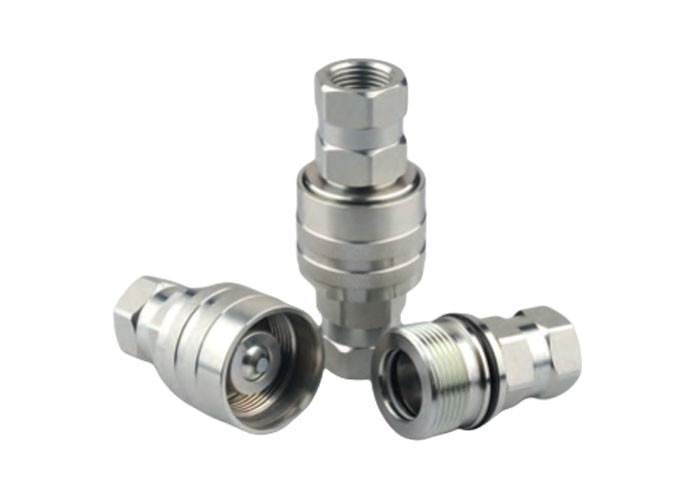

Wtyczka z zaworem Wtyczka z zaworem CVV Wtyczka typu zamkniętego hydraulicznego szybkiego sprzężenia
Wnioski
Seria CVV szeroko stosowana w sprzęcie (grzebarki), pojazdach, sprzęcie hydraulicznym, maszynach wiertniczych.
Specyfikacja:
| Rozmiar ciała (w) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Ciśnienie znamionowe (PSI) | 5000 | 5000 | 5000 | 5000 | 5000 |
| Przepływ znamionowy ((GPM)) | 3 | 6 | 12 | 28 | 50 |
| Zakres temperatur (std) | -20°C do +120°C | ||||
| Standardowy materiał uszczelniający | NBR | ||||
Charakterystyka:
1Nowe zawory, które mogą wytrzymać uszkodzenia z powodu wysokiego przepływu i ciśnienia impulsu, zapewniają zaawansowane osiągi.
2, obrobione z stali stałej dla trwałości.
3, Seria CVV wykorzystuje mechanizm zamykania rękawem z nawinięciem, dopasowuje się do dopasowanych męskich nitek na sprzęgaczu. Dwie połowy muszą być ręcznie nawinięte razem od połączenia.
4, Nowy chromowanie zapewnia zaawansowaną odporność na korozję.
5, Przytrzymacz zaworów z przędzą zapewnia zatrzymanie zaworów, które zapewnia pozytywne ustawienie zaworów.
6, Kompatybilny z serią FASTER CVV, serią STCCHI VD.
| Część numer jeden. | LS | D | HEX1 | HEX3 | A | T |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30对边 | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30对边 | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36 do boku | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41对边 | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51对边 | 24.5 | G1 NPT1 |
| Część numer jeden. | LP | d | HEX2 | A | T |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
