Aplikacje w przemyśle lotniczym

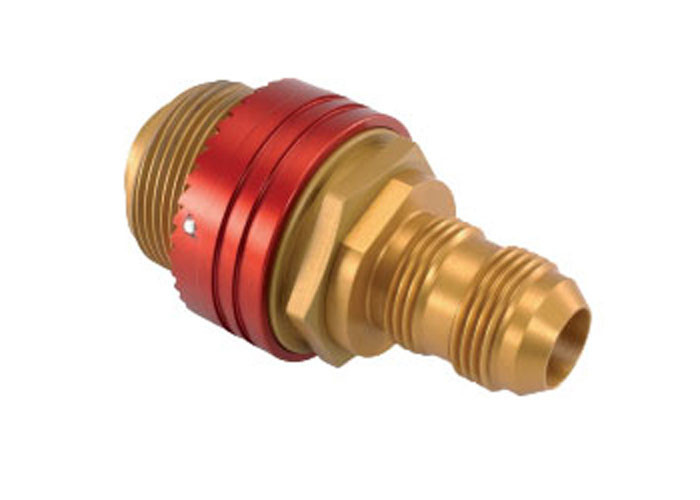

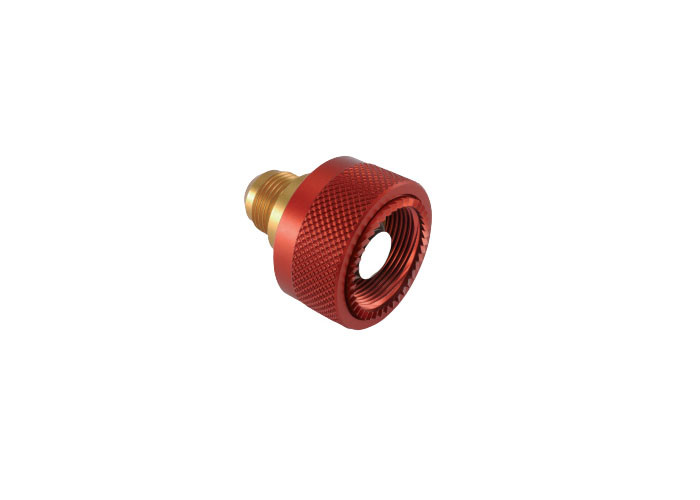

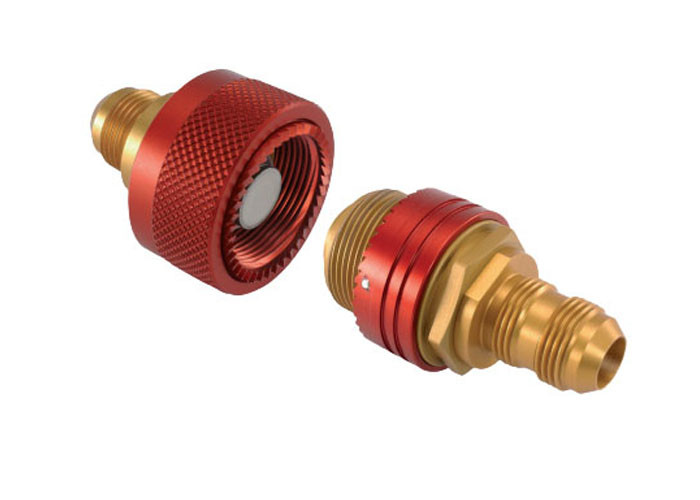

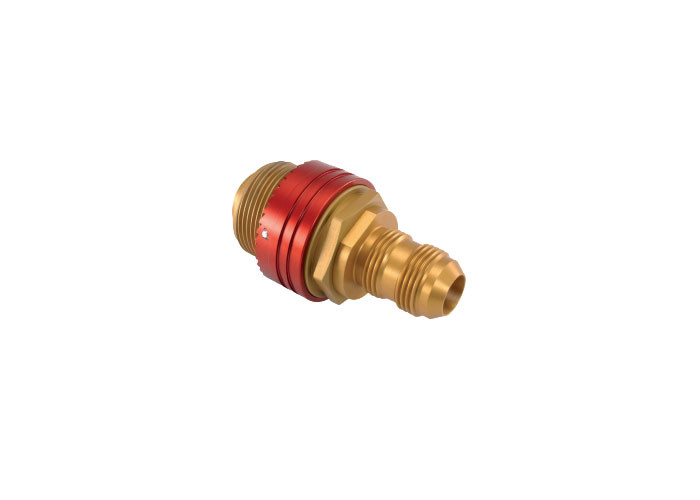

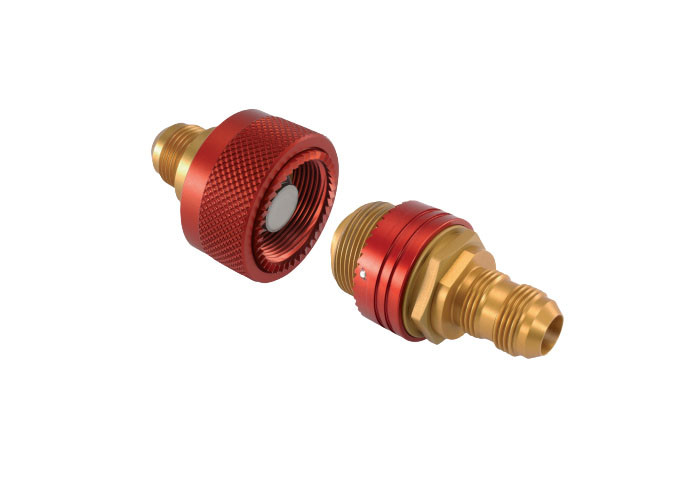

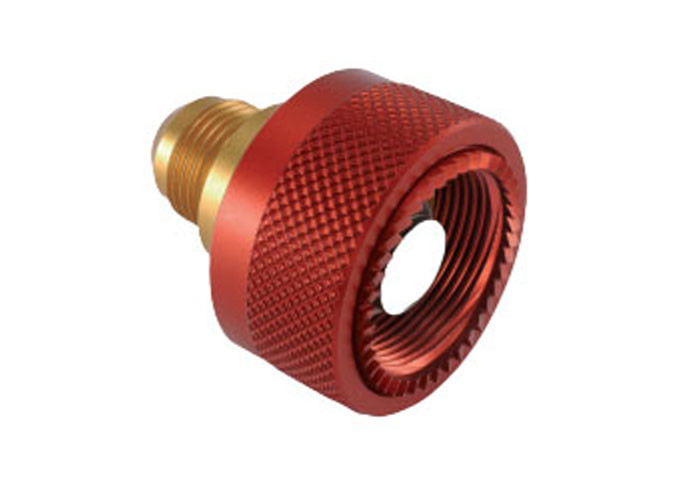

Złącza serii CB-5 mają średnicę nominalną nie większą niż 25 mm. Są zaprojektowane i wytwarzane zgodnie z art. 3.3 europejskiej dyrektywy 97/23 WE w sprawie urządzeń ciśnieniowych.
Wnioski
Połączenia te, przeznaczone głównie dla przemysłu lotniczego, zapewniają połączenia między stanowiskami badawczymi a układami hydraulicznymi niektórych statków powietrznych.Są one równie przydatne, gdy wymagane są wymagania bezpieczeństwa przeciw odkręcaniu śrub.
Standardowe materiały
Cechy
| Rozmiar ciała | Partnerze. | A | B | C | HEX |
| 1/4" | CB-S2B-5MU-E | 41 | 39 | 14 | 14 |
| 3/4" | CB-S6B-5MU-E | 49 | 60 | 22 | 33 |
| 1 " | CB-S8L-5MU-E | 79 | 70 | 23 | 48 |
| 1 / 2 | CB-S10B-5MU-E | 91 | 80 | 28 | 54 |
| Rozmiar ciała | Partnerze. | D | E | F | HEX |
| 1/4" | CB-P2B-5MU-E | 35 | 25 | 14 | 29 |
| 3/4" | CB-P6B-5MU-E | 61 | 41 | 36 | 41 |
| 1 " | CB-P8L-5MU-E | 73 | 60 | 23 | 54 |
| 1 / 2 | CB-P10B-5MU-E | 81 | 70 | 28 | 70 |
