High Temperature Resistance Universal Throttle Cable Kit for Customized Choke Cables

[Zestaw standardowego kabla sterującego pchnięcie-ciągnięcie]

Opis:         Zastosowanie:                               Charakterystyka:
Standardowy układ "push-pull" • sterowanie urządzeniem • typowy zakres temperatur
Kontrola przemysłowa • Kontrola gazu -65°F ∼ 230°F (Bristow)
Zgromadzenie kabli • Aktywacja PTO/4WD -65°F

• Akcja zaworu -65°F ≈ 230°F (Low Friction EXT)
• Odłączenie baterii zdalnie -65°F ∼ 230°F (Niski tarcie)

• Odłączenie elektryczne zdalnie • Materiały wytrzymałe/trwałe
• Przesunięcie biegów • Długotrwałe uszczelki
• napęd hydrostatyczny • ochrona środowiska
• Zamki

Materiał:                                       Wyposażenie końcowe

• Stal nierdzewna lub
Stalo węglowe
• Powierzchnia z tworzyw sztucznych
Stal węglowa
Przewodnik i
Członek
• Plastikowe uszczelki

[Push-Pull Industrial]

Oferujemy pełną gamę urządzeń do sterowania prądem i ciągnięciem, które umożliwiają przesyłanie ruchu liniowego z jednego miejsca do drugiego.

Typ Bristow®sterowanie jest ekonomiczną konstrukcją dla zastosowań, które nie wymagają ciasnych promieńów zakrętu i są temperaturą znamionową do użytku od niskiej temperatury -65 ° F do maksymalnej temperatury +230 ° F.

Styl użytecznościdodaje drut wiążący dla integralności konstrukcyjnej i mniejszego promienia zakrętu niż inne urządzenia sterujące.
Niskie tarcieZastosowanie urządzeń sterujących ma takie same zalety, co urządzenia użyteczne z dodatkiem plastikowego wnętrza pokrytego, co zapewnia większą wydajność.

Niskie tarcieWykorzystuje się w tym celu wzorcowy system sterowania, który zapewnia najwyższy standard kontroli przemysłowej.i PTFE pokryty wewnętrzny członek dla ostatecznego w wydajnyPrzy temperaturze od -65°F do +230°F zapewniają długą żywotność w najbardziej wymagających zastosowaniach.

[Standardowy opis ciśnienia-wyciągania]

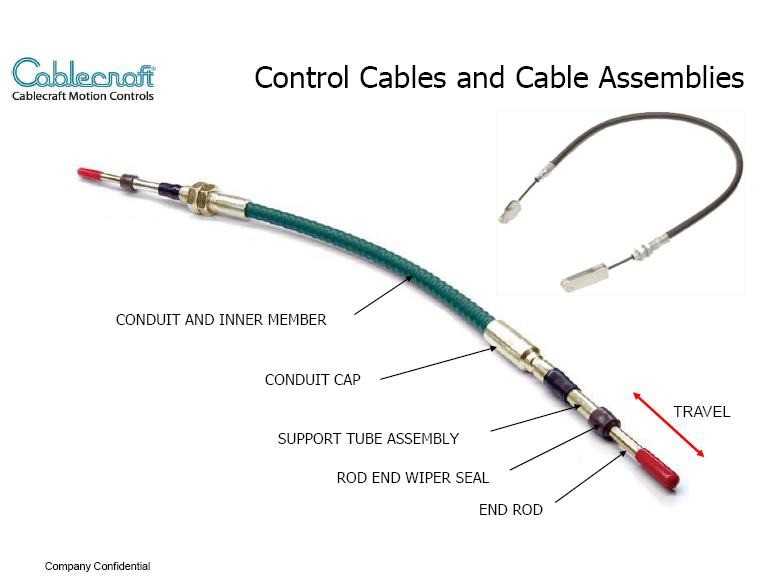

ProjektW połączeniu z starannie dobranymi materiałami i metodami wytwarzania, projekt ten zapewnia użytkownikom najbardziej wszechstronne rozwiązania dla różnych zastosowań:,Najwyższej jakości dostępnej obecnie.

Rury końcowe i rury wspierająceWszystkie standardowe urządzenia sterowania mogą być zamówione zarówno z stali nierdzewnej typu 300, jak i z ochronną stali węglowej.

Zapewnienia końcowe- uszczelniacze wycieraczek dla prętów zostały starannie zaprojektowane w celu zapobiegania wprowadzaniu wilgoci i zanieczyszczeń do rury podtrzymującej oraz zapewnienia powierzchni łożyska dla płynnego ruchu prętów końcowych.Dostępne są dwa rodzaje uszczelniaczy ścieraczy prętów (patrz opcje uszczelniaczy w kodzie zamówienia), zdolne do spełnienia szerokiego zakresu warunków środowiskowych.

Poprawiona pieczęć pływającego wycieracza modelu 5Wszystkie urządzenia sterujące Utility, Low Friction, Low Friction EXT i Bristow® są wyposażone w nową ulepszoną pieczęć z formowanego tworzywa sztucznego modelu 5, chyba że określono inaczej.Szeroko zakrojone badania i doświadczenia w terenie udowodniły zdolność tej pieczęci do ochrony kontroli w zanieczyszczonych środowiskachUbezpieczające karty utrzymują uszczelki w pozycji, a wewnętrzna bucha rury wspierającej poprawia ustawienie końcówki pręta.

Model 6 Pływający system uszczelniający wycieraczkiSystem uszczelniający Model 6 jest oferowany jako opcja na wszystkich kablach sterowania Push-Pull.Został zaprojektowany w celu zapewnienia ściślejszego dopasowania do powierzchni końca pręta, a wewnętrzny pierścień o-pierścień jest dodany do złącza obrotowego rury nośnej w celu dodatkowej ochronySystem uszczelniający Model 6 zapewnia dodatkowe uszczelnienie do stosowania w ekstremalnych warunkach środowiskowych.zaleca się stosowanie w zastosowaniach, które mogą tolerować dodatkowe tarcie.

ZwrotnyZłącze obrotowe pomiędzy rurą podtrzymującą a czapką końcową jest zaprojektowane tak, aby umożliwić obrót o minimum 8 stopni od linii środkowej sterowania.

Ścigająca pieczęćW przypadku LD i większych rozmiarów, w przypadku LD i większych rozmiarów,orzechy montażowe dla zwojowych łączników przewodów mogą być usuwane bez usuwania pieczęci obrotowej.

Kapułki przewodówWszystkie standardowe urządzenia sterujące mają pokryte stalowymi armaturami przewodowymi.
zaprojektowane do zastosowań na statkach morskich i samolotach są dostępne z osprzętem ze stali nierdzewnej lub mosiądzu.

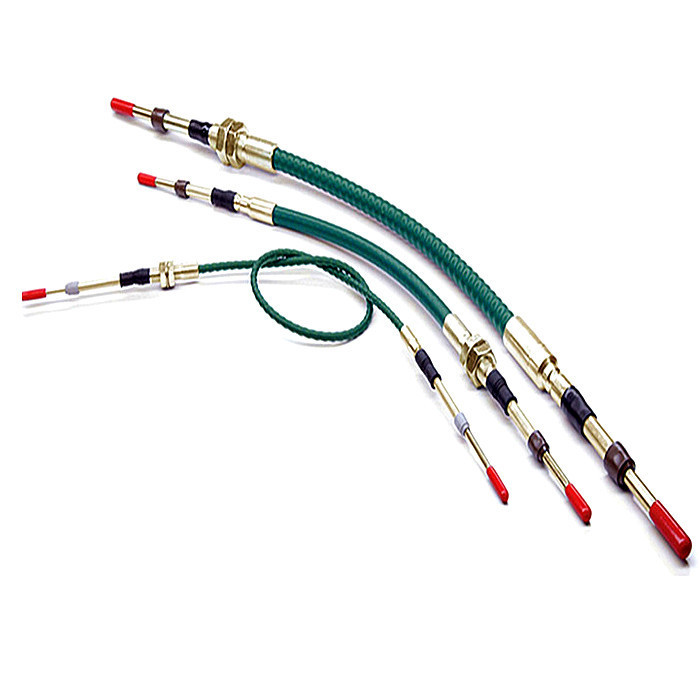

PrzewódW celu spełnienia różnych wymogów dostępne są cztery rodzaje konstrukcji przewodów: Low Friction, Low Friction EXT, Utility i Bristow.Te standardowe przewody są pokryte twardą plastikową obudową chroniącą przed korozją i ścieranie. Kolorowe kodowanie obudowy pozwala na łatwą identyfikację typu sterowania:

Niskie tarcie- Zielony.

Niskie tarcie- Zielony.

Użyteczność- Szary.

Bristow- Czarny.

Członek wewnętrzny¢ Wewnętrzny element sterujący dla wszystkich standardowych urządzeń sterujących wykonany jest z elastycznego prętu 1 x 19, opancerzonego ze stopowym stalowym dla efektywnej pracy i wytrzymałości kompresyjnej.Wewnętrzna część robocza ze stali nierdzewnej jest dostępna do dodatkowej ochrony w korozyjnych środowiskach. W systemach kontroli niskiego tarcia powłoka z PTFE zapewnia wyższą wydajność i zmniejsza "poślizg" podczas pracy.Użyteczność nie została ujawniona.

Zmiany węglaW celu zapewnienia optymalnej wydajności wszystkie standardowe urządzenia sterujące są smarowane podczas budowy starannie wybranymi związkami.

InstalacjaW celu zapewnienia odpowiedniej kompatybilności z systemem hamowania, należy zastosować mechaniczne zatrzymanie na poziomie lub poniżej pożądanego przebiegu (tj.2Na urządzeniach, na których montuje się zespół kablowy, mogą wystąpić uszkodzenia wewnętrzne, jeśli końcowy pręt zostanie dopuszczony do wnętrza pokrywy przewodu.

[Standardowe specyfikacje dla urządzeń typu push-pull]

Wszystkie wymiary rysunku linii są przedstawione w cali

[Push-Pull Standardowy Kod Zamówienia]
