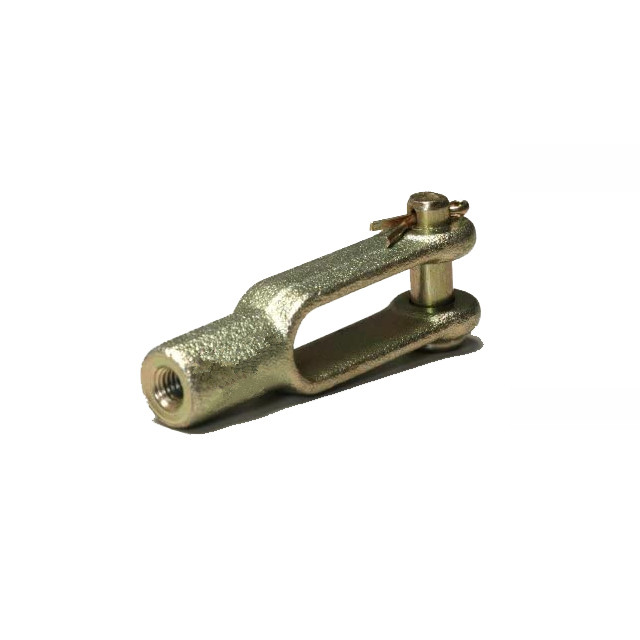

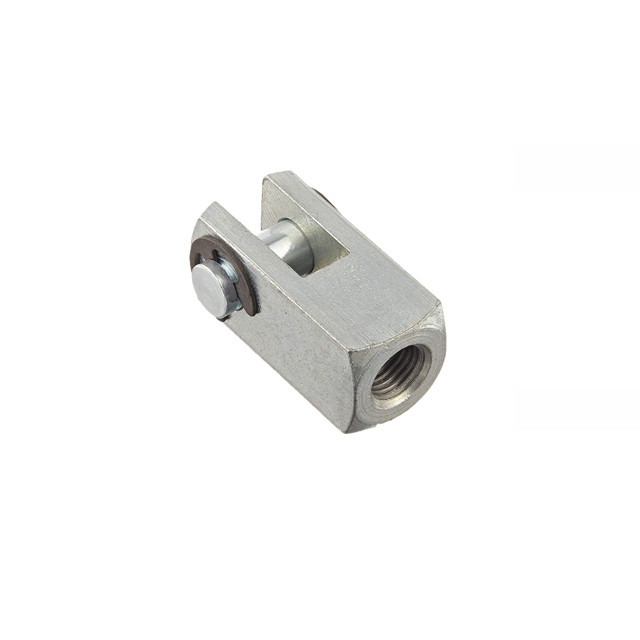

Zestaw Clevis obejmuje Clevis Pin i Split Pin
[ Opis produktu ]
Wykorzystuje się je w różnych zastosowaniach, od trawnika i ogrodu po budownictwo ciężkie.Klucz może być używany w sytuacjach, gdy łącze musi być łatwo odłączoneW takich przypadkach, wiele z naszych łatwych do zainstalowania i usunięcia klipsów może być używanych bez szpilki, aby zablokować szczelinę w miejscu przez oczko połączenia.Wiosenne szpilki są wykonane z wykorzystaniem niskoemisyjnych szpilek ze stali węglowej i cieplnie poddanych obróbceŚciski przytrzymujące wykonane są z cieplnie obróbanej stali sprężynowej.
[ Cechy ]
• Stal niskoemisyjna dla ekonomicznej konstrukcji
• Styl szczelinowy z maszynowaniem dla lepszego dopasowania i wyglądu
• Dostępne w wymiarach metrycznych i cali
• Zarówno metryczne, jak i cali dostępne w wersjach RH i LH
• Dostępne klipsy przytrzymujące różnego typu
• Podobna do normy DIN 71 752 (metryczna)
[ Clevis Pin Retaining Clip Chart ]
| CLEVIS Zgromadzenia |
Część nr. | Węzeł | Średnica szpilki | Długość | Wnętrze otwiera | Głębokość wewnętrzna |
|
Zgromadzenie Clevis Zawiera Clevis Pin i Split Pin |
175-601-202 | 10-32 UNF | 3/16" | 1.56" | .19" | 1.00" |
| 175-601-204 | 10-32 UNF | 1/4" | 2.00" | .29" | 1.30" | |
| 175-601-206 | 1/4-28 UNF | 1/4" | 2.00" | .29" | 1.30" | |
| 175-601-210 | 1/4-28 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-208 | 5/16-24 UNF | 1/4" | 2.00" | .29" | 1.30" | |
| 175-601-212 | 5/16-24 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-216 | 5/16-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-214 | 3/8-24 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-218 | 3/8-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-222 | 3/8-24 UNF | 7/16" | 2.88" | .50" | 1.88" | |
| 175-601-487 | 3/8-24 UNF | 1/2" | 3.00" | .57" | 1.88" | |
| 175-601-220 | 7/16-20 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-226 | 1/2-20 UNF | 7/16" | 2.88" | .50" | 1.88" | |
| 175-601-230 | 1/2-20 UNF | 1/2" | 3.00" | .57" | 1.88" | |
| Włókiennicze maszyny | 175-435-088 | 1/2-20 UNF | 1/2" | 10,68 ‰ | 0,53 ‰ | 1.18 |
| Slip Clevis | AC310 | 1/4-28 UNF | 2.5" | 1/4" | 3.25" | .28" |
