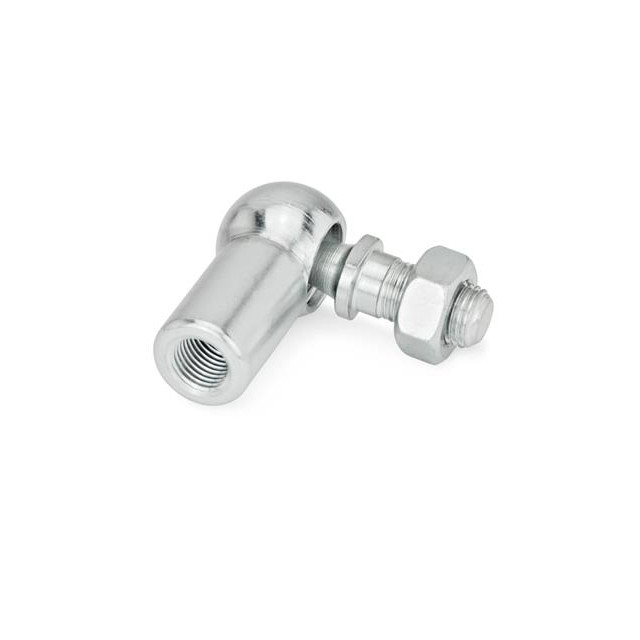

Węzły z przędzą składają się z gniazdka do kul i gniazda do kul.
[ Opis produktu ]
Złącza kulkowe z przędzą składają się z gniazda kulkowego i gniazda kulkowego.
Kąt obrotu dla typu z uchwytem bezpieczeństwa (typy CS) wynosi 15°, bez uchwytu bezpieczeństwa (typy C) 18°.
W trakcie montażu gąbki są przesunięte nad pierścień, który pełni funkcję zatrzymującego.połączenie gniazdka kulkowego / gniazda kulkowego może być zabezpieczone przez uchwyt bezpieczeństwa, które można łatwo zamontować.
Aby chronić złącza kulkowe przed zanieczyszczeniem, można użyć zakrywek od pyłu.
Szczep sześciokątny jest częścią wiązań kolorowych z wiązaniami z wiązaniami z wiązaniami.
[ Ochronne zakończenie ]
Korpus i kołnierz kulkowy Zink pokryty i pasywizowany; kołnierz kulkowy jest odłamkowany.
[ Typ ]
| C | Pozostałe maszyny, z wyłączeniem tych objętych pozycją 9403 |
| CS | Pozostałe maszyny, z wyłączeniem tych objętych pozycją 9403 |
[ Specyfikacja ]
| Pozostałe, o masie przekraczającej 1 kg | Piłka |
| Stalowe | Stalowe |
| • Klasa nieruchomości 5 | • Utwardzone |
| • Bezbarwne pasywizowane wykończenie z cynkiem | • Zakładka kuli smarowana |
[ Wymiary w metryce ]
| d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | t | A/F | Min. | |
| H9/h9 | Wątek prawej ręki | Lewa nitka | Węzeł | Min. | siła odciągania | ||||||
| 8 | M 5 | M 5L | M 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 7 | 60,74 lbf (30 N) |
| 10 | M 6 | M 6L | M 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 8 | 80,99 lbf (40 N) |
| 13 | M 8 | M 8L | M 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 11 | 13.49 lbf (60 N) |
| 16 | M 10 | M 10L | M 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 170,98 lbf (80 N) |
| 16 | M 12 | M 12L | M 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 170,98 lbf (80 N) |
| 19 | M 14F | M 14FL | M14 x 1.5 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 16 | 220,48 lbf (100 N) |

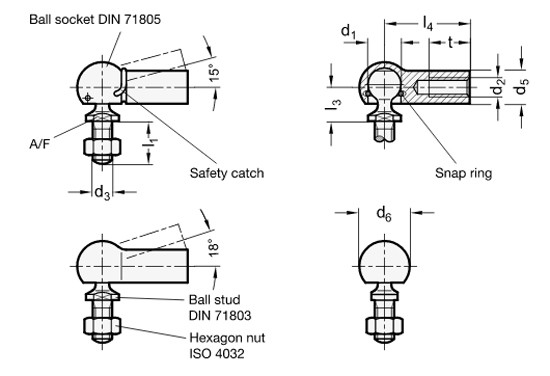

[ Rysunek ]
