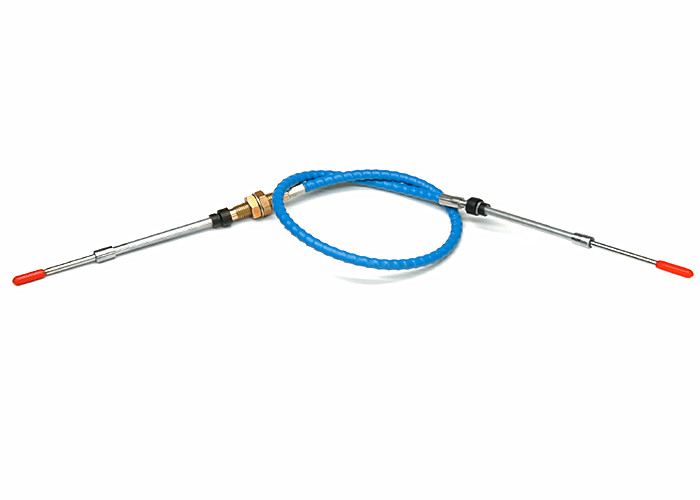

Wysokowydajny kabel sterowania typu push-pull Phidix – zbudowany dla wymagających systemów ruchu
Kiedy awaria nie wchodzi w grę, Phidix dostarcza.
Zaprojektowany dla zastosowań lotniczych, obronnych, sportów motorowych i szybkich zastosowań morskich, nasz wysokowydajny kabel sterowania typu push-pull łączy precyzję, trwałość i stabilność termiczną w jednym kompaktowym zespole.To nie jest gotowy produkt przemysłowy — to rozwiązanie krytyczne dla ruchu, zaprojektowane z myślą o niezawodności klasy misyjnej.
Najważniejsze cechy w skrócie
• Rozszerzony zakres temperatur: Od -65°F do +230°F, idealny do ekstremalnych warunków pracy.
• Konstrukcja o niskim tarciu: Przewód wyłożony PTFE i gładki interfejs kabla dla minimalnego wysiłku sterowania.
• Trwały pancerz: Rdzeń ze stali nierdzewnej, wytrzymały przewód i odporna na warunki atmosferyczne osłona.
• Mały promień gięcia: Obsługuje ograniczone instalacje bez poświęcania wydajności.
• Niestandardowe długości skoku i złączki końcowe: Dostosowane do geometrii sterowania.
Dlaczego warto wybrać serię wysokowydajną Phidix?
1. Stabilność termiczna i mechaniczna, która przewyższa klasę przemysłową
Podczas gdy standardowe kable typu push-pull klasy przemysłowej mogą wystarczyć do ogólnych maszyn, zawodzą w warunkach intensywnego ciepła, wibracji lub ciasnych układów integracyjnych.Ten kabel wykorzystuje:
• Warstwy przewodu klasy lotniczej dla stabilności izolacji.
• Precyzyjnie szlifowany rdzeń drutu o zwiększonej wytrzymałości na rozciąganie.
• Wielowarstwową wkładkę PTFE, aby zapobiec deformacji podczas ciągłego ruchu.
Dla kontrastu, typowe jednostki przemysłowe opierają się na osłonie z PVC i podstawowych rdzeniach z drutu stalowego, które ulegają degradacji lub zginają się pod wpływem naprężeń termicznych i mechanicznych.
Sprawdzone w zastosowaniach: Od kokpitu do steru
Ten kabel został wdrożony w:
• Systemach przepustnicy i klap samolotów
• Sterowaniu bramą wsteczną łodzi odrzutowych
• Mechanizmach hamulców/zmiany biegów w pojazdach wyścigowych
• Aktywacji ładunku UAV
Niezależnie od tego, czy Twój system sterowania musi działać bez zarzutu na wysokości 30 000 stóp, czy na szybkich jednostkach pływających, Phidix zapewnia precyzję i niezawodność.

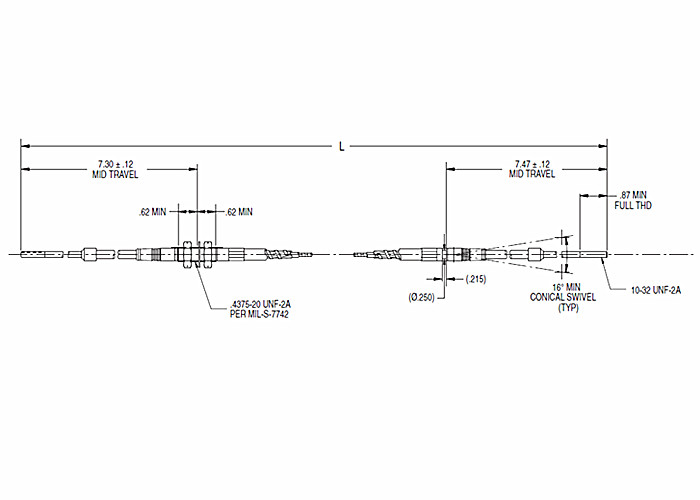

Przegląd konstrukcji
• Rdzeń drutu wewnętrznego: stal nierdzewna 1×19 (304/316L), zagęszczona dla obciążenia rozciągającego i wytrzymałości na ściskanie.
• Wkładka: Podwójna warstwa PTFE dla stałego ruchu o niskim tarciu.
• Oplot pancerza: stal ocynkowana lub nierdzewna, w zależności od środowiska.
• Osłona zewnętrzna: ognioodporny HDPE, czarny lub szary.
• Złączki końcowe: kołek gwintowany, widełki, przegub obrotowy lub interfejsy określone przez klienta.
Zaprojektowany tak, aby pasował – a nie tylko funkcjonował
Wiele przemysłowych kabli typu push-pull to modele „cięte na długość”.Nasz jest zaprojektowany tak, aby pasował, gdzie skok, zgięcie, napięcie i ograniczenia środowiskowe są brane pod uwagę na etapie projektowania.To eliminuje:
• Nadmiar luzu kabla
• Punkty tarcia ściernego
• Zbyt wysokie koszty inżynieryjne
W porównaniu do naszej serii przemysłowej
Cecha |
Phidix High-Performance |
Standardowy kabel przemysłowy |
Zakres temperatur |
-65°F do +230°F |
-40°F do +180°F |
Typ wkładki |
Podwójna warstwa PTFE |
Jednowarstwowe tworzywo sztuczne |
Odporność na wibracje |
Klasa lotnicza |
Umiarkowana |
Typowe zastosowanie |
Samoloty, wyścigi, marine |
Maszyny, HVAC, rolnictwo |
Materiał rdzenia |
SS 304/316L |
Stal ocynkowana |
Dopasowanie na zamówienie, standardowy kręgosłup
Chociaż ten kabel spełnia wiele typowych form lotniczych, pozostaje w pełni konfigurowalny — długość skoku, rozmiar obudowy, typ gwintu, materiały złączy, wszystko można dostosować do potrzeb klienta.Wspieramy pełną współpracę w procesie projektów OEM, od projektu po próbkowanie.
