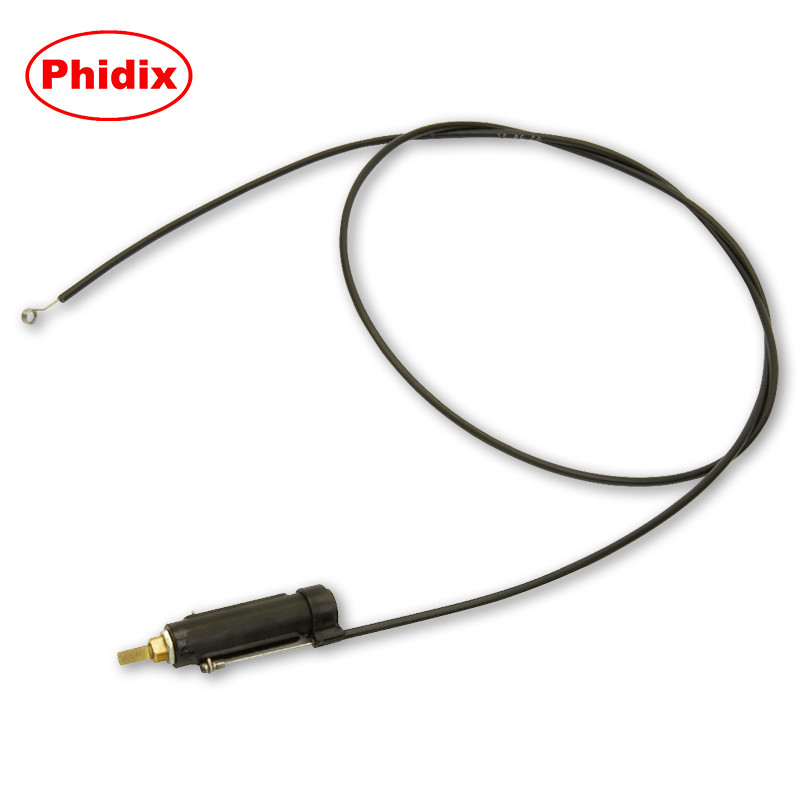

Obrotowa linka sterująca tylko do pociągania – seria Phidix Non-Locking
Ta strona zawiera oficjalny przegląd przemysłowych obrotowych linek sterujących Phidix bez blokady.
Aby uzyskać opcje dostosowywania lub konfiguracje ze stali nierdzewnej, odwiedź naszą stronę Strona dostosowywania linek obrotowych.
Co to jest obrotowa linka sterująca?
Obrotowa linka sterująca Phidix konwertuje obrotowe wejście (zazwyczaj do 270°) na ruch liniowy, umożliwiając zdalne uruchamianie systemów mechanicznych – bez złożoności elektroniki lub hydrauliki.
Ta linka jest bez blokady, co oznacza, że wraca swobodnie bez zapadki lub zatrzasków. Jest idealna do ręcznych sterowań HVAC, zaworów grzejników, przepustnic, odcięć morskich i innych zastosowań, w których wymagany jest płynny ruch pchaj-ciągnij.
Podstawowa zasada działania: obrót o 270° = 1,5" przesuw liniowy

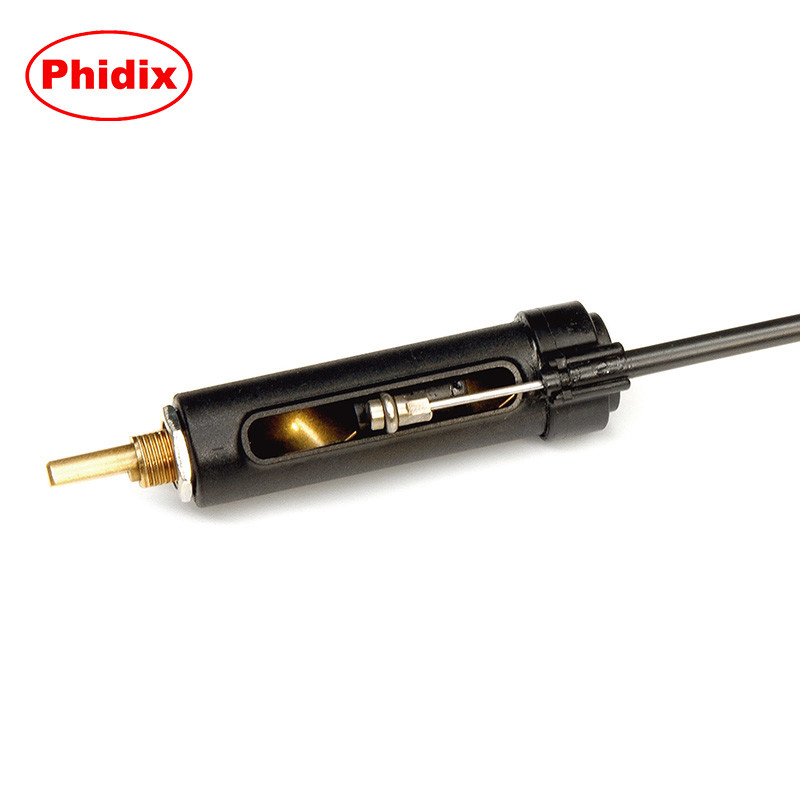

Wewnętrznie linka posiada elastyczny, spiralnie zwinięty rdzeń wewnętrzny umieszczony w wzmocnionym przewodzie. Obrotowy uchwyt obraca wał wejściowy (zgodnie z ruchem wskazówek zegara lub przeciwnie), napędzając wewnętrzny drut, aby wytworzyć do 1,5 cala skoku liniowego na wyjściu.
Uproszczony schemat:
Wejście obrotowe → Wyjście liniowe
Ta konstrukcja zapewnia ścisłe przenoszenie, minimalny luz i precyzyjny ruch dla systemów wymagających zdalnego, ale mechanicznego sterowania.
Dlaczego warto wybrać obrotowy mechanizm zamiast elektronicznego?
| Funkcja |
Mechaniczna linka obrotowa |
Siłownik elektroniczny |
| Złożoność okablowania |
Brak |
Wymaga okablowania i zasilania |
| Odporność na awarie |
Zawsze możliwa ręczna obsługa awaryjna |
Może wymagać narzędzi diagnostycznych |
| Odporność na środowisko |
Toleruje kurz, wibracje, wilgoć |
Często wymaga obudów |
| Konserwacja |
Prosta wymiana |
Może wymagać technika serwisowego |
Linki obrotowe Phidix są idealne do trudnych, ograniczonych przestrzeni gdzie prostota i niezawodność są ważniejsze niż automatyzacja.

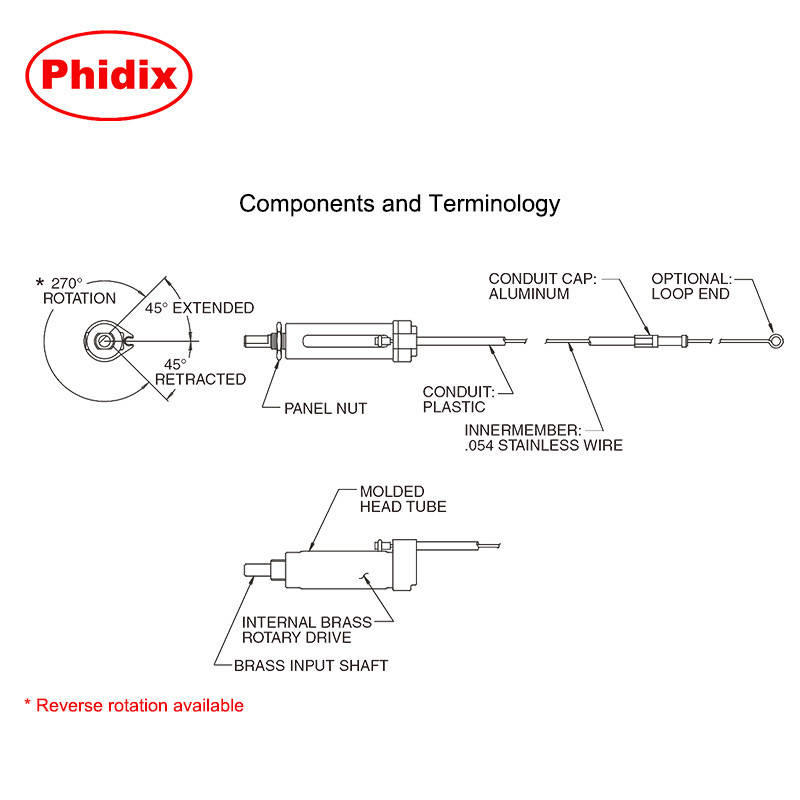

Skład strukturalny i materiały
• Wał wejściowy: Mosiądz (standard); Dostępny CW lub CCW

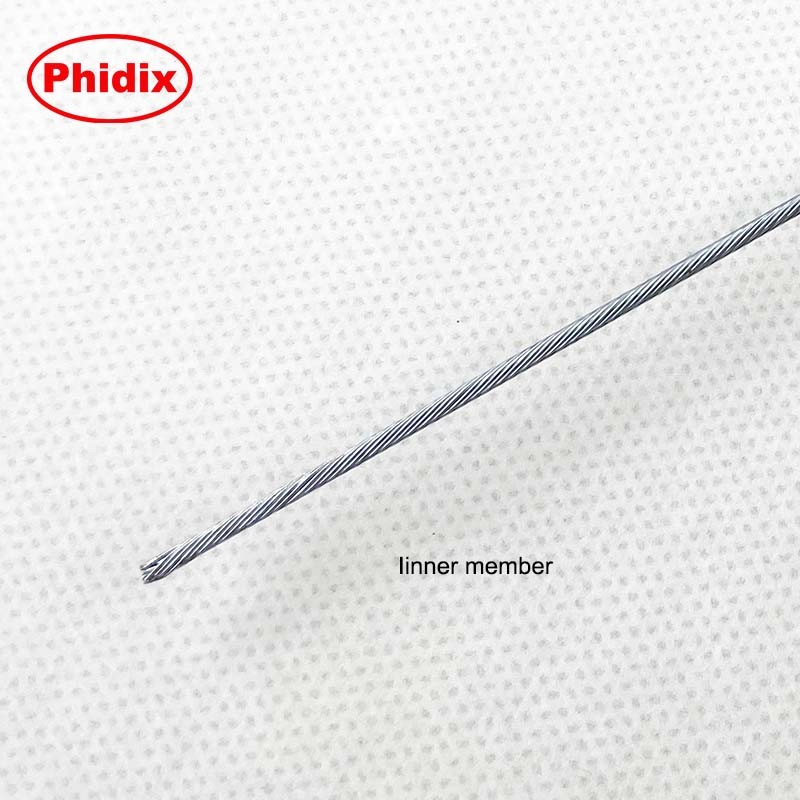

• Drut wewnętrzny: rdzeń ze stali nierdzewnej 1x7
• Obudowa: Wzmocnione tworzywo sztuczne z gwintami montażowymi
• Koniec wyjściowy: Kołek kulowy, pętla lub niestandardowe mocowanie prętowe
Gwint montażowy: M12 x 1,0 lub 3/8-24 UNF
Sprężyna powrotna: Opcjonalna dla zastosowań wymagających siły resetowania

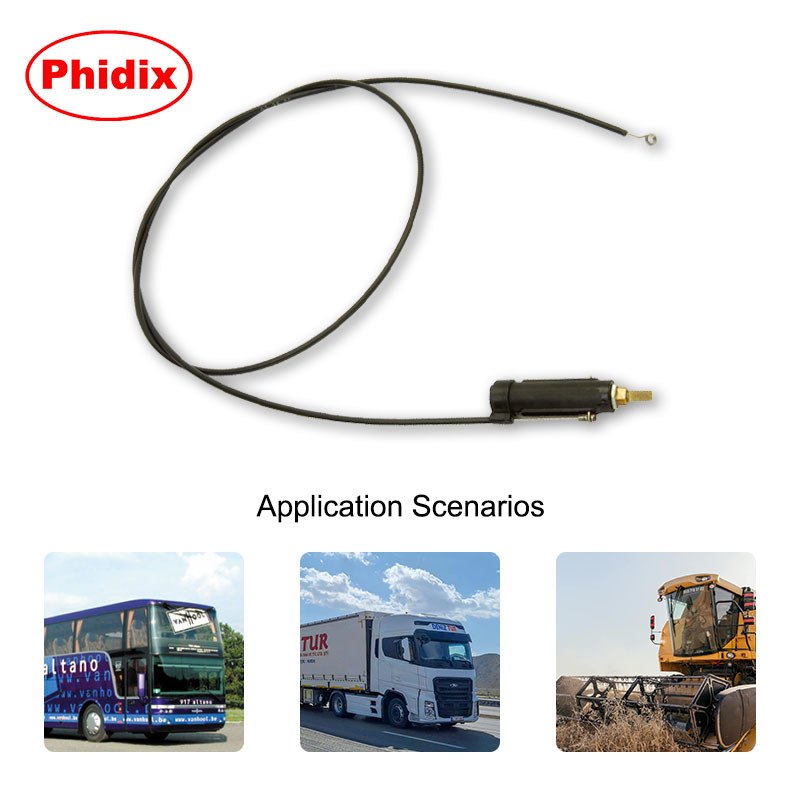

Typowe zastosowania
| Zastosowanie |
Przypadek użycia |
| Systemy HVAC |
Ręczne uruchamianie wentylacji lub przepustnicy |
| Pojazdy użytkowe |
Sterowanie zaworem grzejnika w kabinie |
| Silniki morskie |
Dźwignie wyłączania, sterowanie ssaniem |
| Maszyny rolnicze |
Uruchamianie zamkniętych połączeń |
Ta linka jest często zintegrowana z pokładowymi pokrętłami obrotowymi, przenosząc siłę na elementy oddalone o kilka stóp – nawet przez zakrzywione trasy.

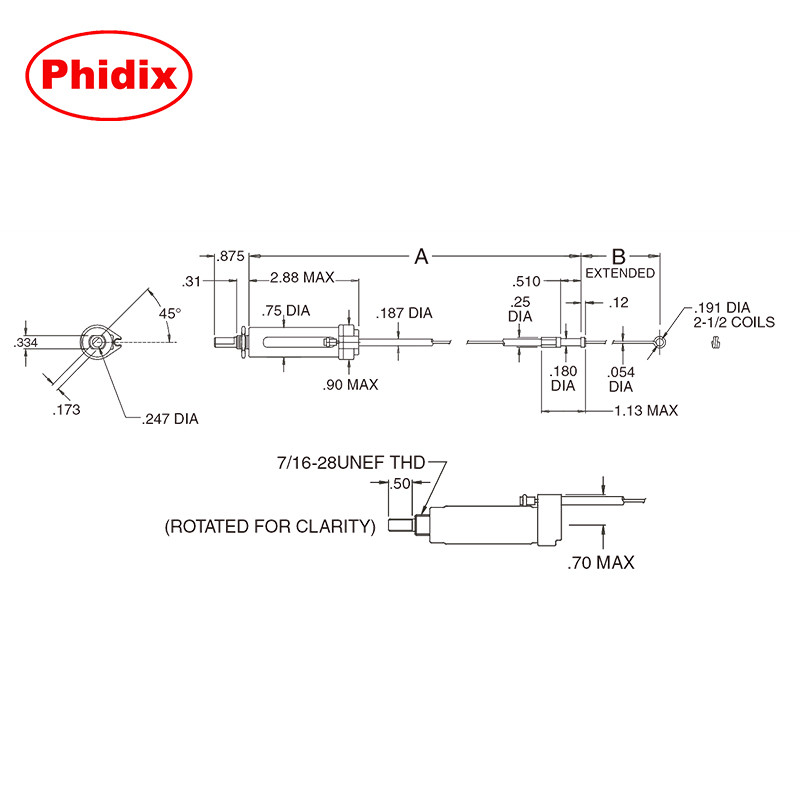

Specyfikacje techniczne
| Parametr |
Wartość |
| Skok |
1,5" (± 0,1") |
| Kąt wejściowy |
270° ± 10° |
| Długość kabla |
12" – 72" (konfigurowalna) |
| Zakres temperatur |
–30°C do +100°C |
| Wał wejściowy |
Mosiądz lub stal nierdzewna |
| Interfejs gwintowany |
3/8-24 UNF lub M12 |
Potrzebujesz innego zakresu ruchu, gwintu lub materiału? Wyświetl opcje niestandardowe →
Często zadawane pytania
P: Czy ta linka jest odwracalna?
Tak. Można ją skonfigurować do obrotu wejściowego CW lub CCW.
P: Czy linkę można zamontować w ciasnych deskach rozdzielczych?
Oczywiście. Jej elastyczna obudowa i gwintowany wał ułatwiają montaż panelowy w ciasnych obudowach.
P: Jakie jest minimalne zamówienie?
Oferujemy zarówno prototypy o małej objętości, jak i serie produkcyjne na poziomie OEM. Skontaktuj się z nami, aby uzyskać szczegółowe informacje.
P: Czy mogę poprosić o dłuższy skok lub uruchamianie dwustronne?
Są one dostępne w ramach konfiguracji niestandardowych. Zobacz stronę dostosowywania, aby uzyskać szczegółowe informacje.
Poproś o wycenę lub dopasowanie rysunku
Jeśli projektujesz interfejs sterowania panelowego lub wymieniasz starszy siłownik obrotowy, Phidix może dostarczyć dopasowane części lub projektować zgodnie ze specyfikacją.
