Kabel sterujący Phidix T-Flex: zbudowany do wytrzymania, zaprojektowany do gięcia
W przypadku systemów przemysłowych wymagających niezawodnego działania liniowego pod obciążeniami wyłącznie napędowymi, kabel T-Flex Phidix Pull-Only oferuje optymalizowane rozwiązanie, łączące wysoką wytrzymałość na rozciąganie,niskie odchylenie, i trwałego wielowarstwowego układu przewodów.
Ta seria jest specjalnie zaprojektowana do pracy w środowiskach, w których przestrzeń jest ograniczona, obciążenia są powtarzające się, a czas pracy nie jest negocjowalny.
Uwierzono w systemy sprzęgła, uruchomienie gazu, blokady hamulców i mechanizmy zatrzymania silnika. T-Flex został zaprojektowany tak, aby działał tam, gdzie konwencjonalne kable nie mogą nadążać.
Co wyróżnia T-Flex?
Cechy |
Standardowy kabel wyciągający |
Phidix serii T-Flex |
Projektowanie przewodów |
Włókna o jednej warstwie ze stali |
O masie przekraczającej 50 g/m2 |
Osłona ochronna |
Tylko PVC |
Dostępne opcje PP, PVC lub gołe |
Wnętrze |
Żadnego lub standardowego tworzywa sztucznego |
Opcjonalnie pokrywa PP o wysokiej gęstości dla niskiego tarcia |
Odpowiedni do zastosowania |
Ogólne hamowanie lub blokowanie |
Kontrola ruchu z wysokim cyklem z złożonością trasy |
Dostosowanie |
Podstawowe wyposażenie końcowe |
Włókna z przędzą, szczeliny, kulki/podłoże, uchwyty do desek rozdzielczych |
Wewnętrzna struktura i integralność kontroli ruchu

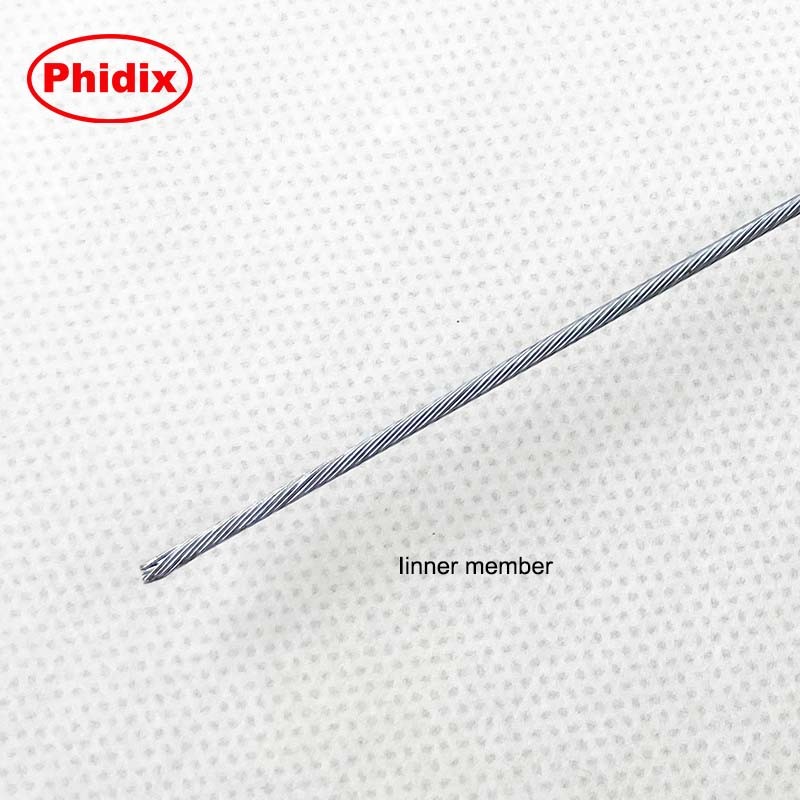

•Członek: Wielostronnego kabla stalowego o wysokiej wytrzymałości ocynkowanego lub przetworzonego, dostępny w średnicy od 0,078 do 0,188".
•Budowa przewodów: Wielokrotne konfiguracje stalowych drutów z opcjonalnymi wykończeniami wewnętrznymi o wysokiej gęstości.
•Powierzchnia zewnętrzna: Wybór płaszcza z PVC lub polipropylenu;lub brak obudowy zewnętrznej dla ochrony zintegrowanej z podwoziem.
•Charakterystyka ruchu:Niska odchylenia, doskonała wydajność zakrętu, niski tarcie ciągnięcia.
Ten zespół kabli nie jest przeznaczony wyłącznie do kompresji/ciągnięcia.

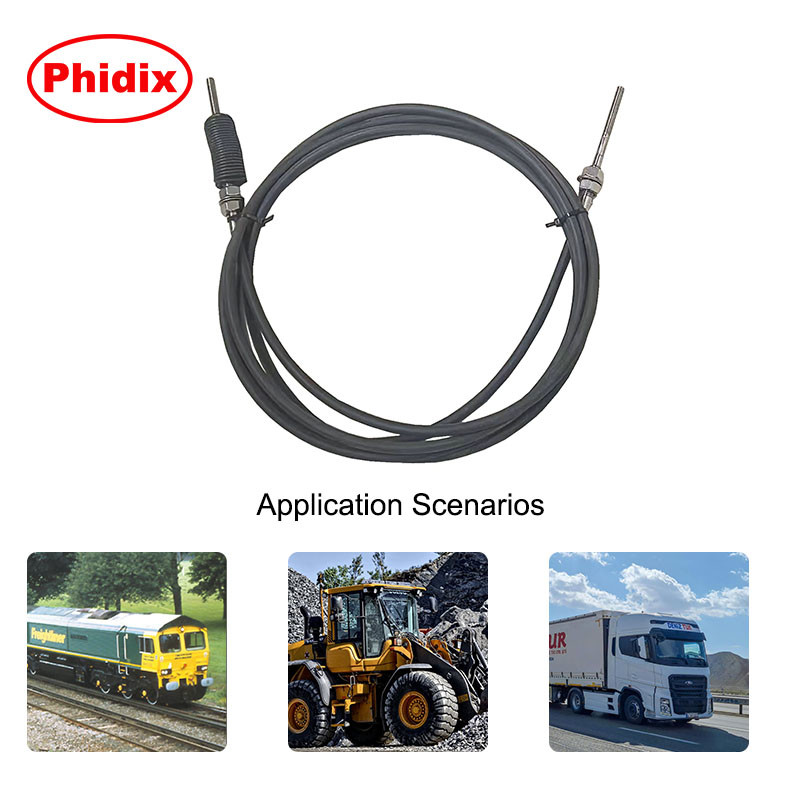

Typowe zastosowania
•Kable sprzęgłowe¢ Systemy odłączania ciężarówek lub statków
•Linie wyłączających silnik
•Linii pociągu gazu¢ Regulacja mechaniczna zestawów prądu i ruchomego układu hydraulicznego
•Mechanizmy blokowania i odłączenia
•Routing sprzętu przemysłowegoSystemy kablowe liniowe o złożonej geometrii trasy
Opcje budowy i elastyczność komponentów
Wnętrze
• Węzeł stalowy: 1x7, 1x19 lub rdzeń opancerzony
• pokryte lub gołe, w zależności od potrzeb środowiska
Włókna
• PP o wysokiej gęstości dla zmniejszonej odporności na przyciąganie
Włóczniaki
• Czarny PVC (zazwyczaj)
• Polipropylen (PP) dla większej tolerancji temperatury
• Brak płaszcza do przewodzenia przewodem w przewodzie

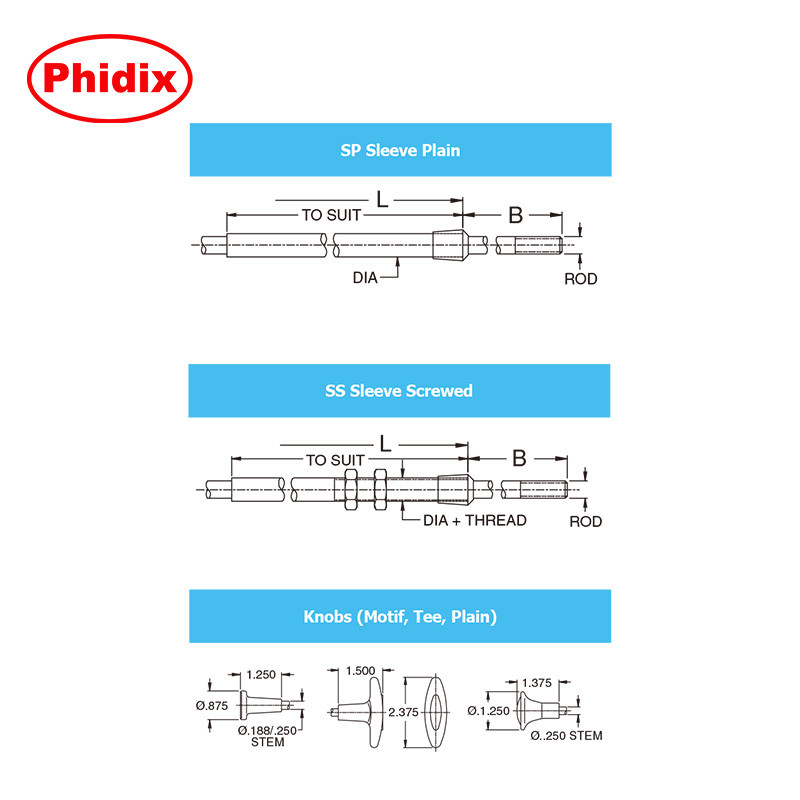

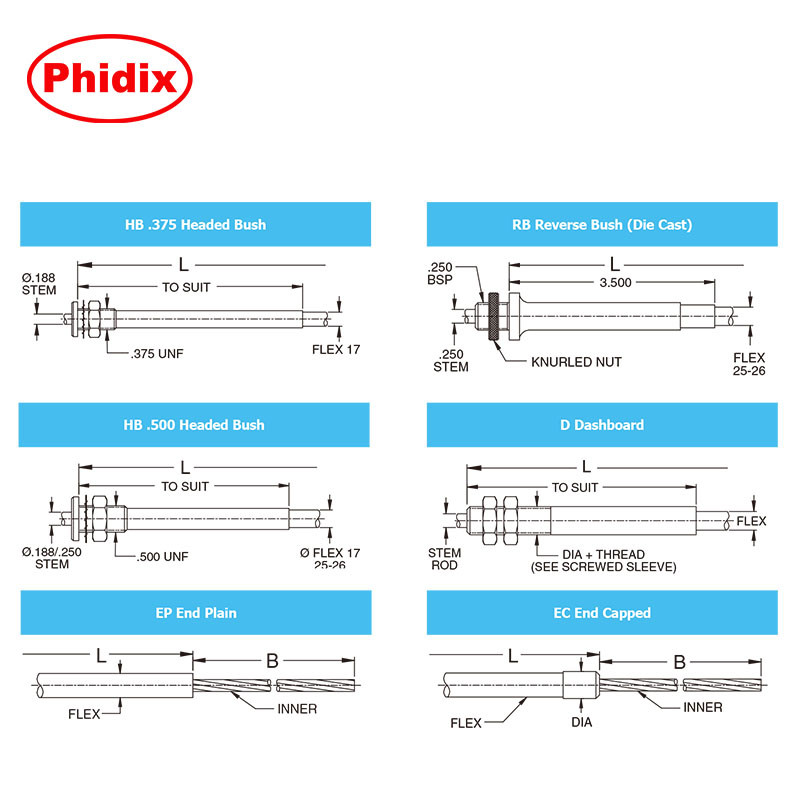

Wyposażenie końcowe
• końcówka pręta clevis (UNF lub metryczny)
• Skręcające się końcówki
• Urządzenia sterujące
• rękawy z nitkami lub stopki kulkowe
• Wstawki do paneli deskowych
Pełne, niestandardowe zespoły są dostępne, aby dopasować się do układu panelu, uchwytu sterowania lub dźwigni uruchamiania.

Przesunięcie danych technicznych
Parametry |
Zakres wartości |
Maksymalne obciążenie |
Do 2200 lb (różni się w zależności od rdzenia i wyposażenia) |
Zakres podróży |
1.5" ¢6" (podróż celna na żądanie) |
Min. promienie zgięcia |
5" typowe |
Tolerancja temperatury |
-40°C do +105°C (różni się w zależności od rodzaju kurtki) |
Opcje średnicy rdzenia |
0.078" / 0.125" / 0.188" |
Często zadawane pytanie
P: Czy kabel T-Flex może być stosowany w systemach push-pull?
Odpowiedź: Nie, ta seria jest ściśle pociągająca.
P: Co jeśli potrzebuję wyższej odporności na temperaturę lub tolerancji chemicznej?
A: Użyj wersji z kurtką PP lub skontaktuj się z nami w przypadku konfiguracji bez kurtki.
P: Czy mogę dostać wersję z aktywatorem przycisku deski rozdzielczej?
A: Tak.Na żądanie dostępne są interfejsy przycisków z nawiasem lub z napędem.
P: Jak określić długość i końcowe elementy?
Odp.: Należy zapoznać się z naszym arkuszem rozmiarów A (długość całkowita) i L (długość podróży).Nasz zespół może pomóc.
