Zapewnienie, że urządzenie jest odporne na korozję.
[ Opis produktu ]

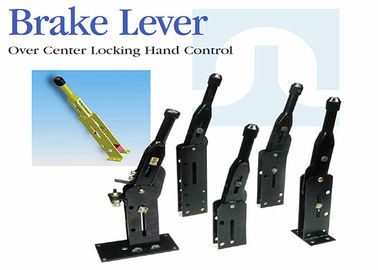

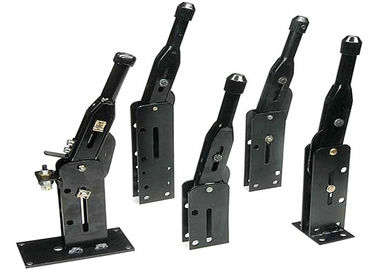

Nasze dźwignie hamulcowe zapewniają wyższą wydajność, jakość i żywotność zarówno projektantowi, jak i użytkownikowi.Nie ma włączenia w celu ograniczenia ruchu lub wtórnego odblokowania wymaganego do działania. Termalnie obróbany łącznik obciążeniowy 4130 zapewnia doskonałe połączenie cech trwałości i niezawodności.i aby zrekompensować zużycie systemu. Dostępne są konfiguracje mocowane na boku lub obrzeżach dla zwiększonej elastyczności.a wszystkie pozostałe elementy są powleczone w celu zapewnienia odporności na korozjęOpcjonalnie dostępne są przycisk odporny na zakłócenia, który uniemożliwia nieautoryzowane regulacje, oraz przełącznik odporny na warunki pogodowe w pozycji wyłączonej.Ławki są wyposażone w sprzęt niezbędny do mocowania urządzeń końcowych kabla do łącznika ładunkowegoOpis techniczny przedstawia różne możliwości wyboru, które są dostępne w celu zaspokojenia konkretnych potrzeb klienta.
|
[Wnioski]
[Materiał] |
[Cechy] i płytki boczne |
[Płata hamulca]
• Wymiar A jest z dźwignią w pozycji "OFF". Użyj wymiaru A do obliczania długości kabla.
• Wymiar B minimalny jest z dźwignią w pełnej pozycji ON i ustawioną na minimum (CCW)
Wykorzystanie wymiaru B minimalnego podczas instalacji i wstępnej regulacji.
dodać prędkość i zwiększyć ustawienie ciśnienia hamulcowego.
• Wymiar B maksymalny jest z dźwignią w pełnej pozycji ON i ustawioną na maksymalną (CW)
podróżować.
Strona 165-508-008
2.5 cali (64 mm) szerokości płyt bocznych; jeden kabel z trzema alternatywnymi zestawami otworów zacisku kablowego.
| Zestaw B815 | ||
| Szpilka Clevis | Szpilka | Maszyna do prania |
| Wstawki rozstawcze (2) | Klempy kablowe | Podstawa zacisku |
| Odległości między zaciskami (2) | ||
Powierzchnia ścienna 165-508-009
2.5 cali (64 mm) szerokości płyt bocznych; jeden kabel. Do instalacji pokrywy, tablicy przyrządów, podnośnika siedzenia lub ramy. Bez wsparcia kabli.
| Zestaw B816 | ||
| Szpilka Clevis | Szpilka | Maszyna do prania |
| Wstawki rozstawcze (2) | ||
Wyroby z węgla
2.5 cali (64 mm) szerokości płyt bocznych; jeden kabel. do instalacji podłogi przegrodnej lub wyspy (domek dla psów).Sztywna ramka utrzymuje wyrównanie szczeliny przewodnika szpilki clevis dla zwiększenia trwałości zarówno szpilki i płyt bocznych.
| Zestaw B817 | ||
| Szpilka Clevis | Szpilka | Maszyna do prania |
| Klempy kablowe | Podstawa zacisku | 5/16-24 Śruby (2) orzechy (2) |
Strona góry 165-508-011
1.5 cali (38 mm) szerokości płyt bocznych; jeden kabel do instalacji okładki, tablicy przyrządów, podnośnika siedzenia lub ramy.
| Zestaw B834 | ||
| Szpilka Clevis | Szpilka | Maszyna do prania |
| Wstawki rozstawcze (2) | Klempy kablowe | |
Strona góry 165-508-013
2.5 cali (64 mm) szerokości płyt bocznych; dwa kable. Do instalacji osłony, tablicy przyrządów, podnośnika siedzenia lub ramy. UWAGA:Przy uwzględnieniu wymagań obciążenia obciążenie na zespół dźwigni będzie sumą obciążenia w każdym kablu.
| Zestaw B835 | ||
| Szpilki Clevis (2) | Szpilki kotterowe (2) | Prasowniki (2) |
| Wstawki rozstawcze (2) | Zęby kablowe | |
Wymagania w odniesieniu do zastosowań w odniesieniu do produktów objętych zakresem 1.
1.5 cali (38 mm) szerokości płyt bocznych; jeden kabel.Do instalacji pokrywy, tablicy przyrządów, podnośnika siedzenia lub ramy.
| Zestaw B837 | ||
| Szpilka Clevis | Szpilka | Maszyna do prania |
| Wstawki rozstawcze (2) | Klempy kablowe | Odległości między zaciskami (2) |
Strona góry 165-508-028
1.5 cali (38 mm) szerokości płyt bocznych; jeden kabel do instalacji okładki, tablicy przyrządów, podnośnika siedzenia lub ramy.
| Zestaw B837 | ||
| Szpilka Clevis | Szpilka | Maszyna do prania |
| Wstawki rozstawcze (2) | Klempy kablowe | Odległości między zaciskami (2) |
Wyroby z węgla
2.5 cali (64 mm) szerokości płyt bocznych; dwa kable. Do instalacji na przegrodzie, podłodze lub wyspie (domek dla psów). UWAGA: Przy uwzględnieniu wymagań obciążenia,obciążenie zespołu dźwigni będzie sumą obciążenia w każdym kablu/Umocowanie skrzydła.
| Zestaw B835 | ||
| Szpilki Clevis (2) | Szpilki kotterowe (2) | Prasowniki (2) |
| Wstawki rozstawcze (2) | Zęby kablowe | |
Wszystkie wymiary rysunku linii są przedstawione w cali
