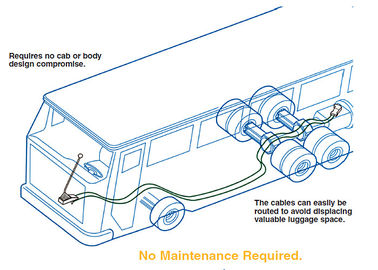

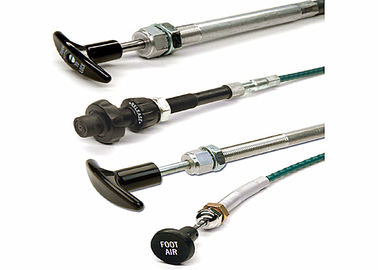

Kable sterujące na zamówienie Kable sprzęgłowe dla ciężarówek / autobusów / łodzi / traktorów rolniczych
Ta seria jest dostosowana do potrzeb różnych klientów.
[ Wnioski ] | |
[ Kod numeru części ]
BudowaWzór części nr 173
173 ¢ Urządzenia użyteczne z sztabami końcowymi z nierdzewnym.
174 ¢ Urządzenie użyteczne z nierdzewną rurą i nierdzewną obroną.
313 EXT o niskim tarciu z plastikowymi powierzchniami zużycia i prętami końcowymi ze stali nierdzewnej.
314 EXT o niskim tarciu ze wszystkimi plastikowymi powierzchniami zużycia, prętami końcowymi ze stali nierdzewnej i ze stali nierdzewnejzwrotnyRury podtrzymujące.
Obowiązek(możliwość przenoszenia ładunku) M
Dostępne w: V (bardzo lekkie), L (lekkie), M (średnie), H (ciężkie).
Określ średnicę pręta obciążenia lub pręta końcowego z tabeli A poniżej.
Urządzenia końcowe przewodów️ TG
TT (Fitingi z nitkami na obu końcach), GG (Fitingi z nitkami na obu końcach), TG (Fitingi z nitkami na jednym końcu i z nitkami na drugim).
Długość drogi2
Odkryj z tabeli A i schematu C poniżej.
Długość całkowita(calowce) 90
[ Pojemność ładunku i długość podróży ]
[ Wyposażenie końca przewodu ]
Typ T
Włączenie końcowe przewodu z naciągiem do montażu przegrody.
Typ G
Wyposażenie końcowe przewodu z rzutami do montażu z śrubokrętami U lub zaciskami.
[ Ogólna długość i podróż w cali ]
W celu wymiany kabli
A. Usunąć stary kabel.
B. Mierz długość zgodnie z poniższym rysunkiem.
C. Mierzyć długość podróży.
D. Określ wielkość nici F. Wybierz podstawowy numer części z tabeli powyżej.
DO NOWYCH KABIELÓW
A. Określ całkowitą długość.
B. Wymierz wymaganą przebieg. Dodaj 1⁄4 ′, a następnie zaokrągnij w górę do najbliższego całego cala.
C. Określ obciążenia i wybierz podstawowy numer części z tabeli A.
[ Lokalnie zmontowane kabły sterujące głowicą ]
Wykorzystanie i nisko tarcie | Jak zamówić |
|
*3 = końcowa pręta ze stali nierdzewnej **4 = końcowa pręta ze stali nierdzewnej, rurka podtrzymująca i obrona wewnętrzna
